Sự miêu tảcủa máy cuộn lá biến áp BRJ300-2
Máy quấn lá biến áp BRJ300-2 là thiết bị chuyên dụng để quấn cuộn lá máy biến áp và các sản phẩm tương tự khác.Máy cuộn lá biến áp được cung cấp với hệ thống điều khiển PLC, có thể làm cho máy chạy tự động theo các thông số đầu vào.Với bộ phận hàn nguội, máy quấn lá biến áp không chỉ có thể hàn lá đồng và thanh đồng mà còn hàn cả thanh đồng và lá nhôm với nhau.Máquina de bobinado de láminas de aluminio có tính năng sao chậm, chạy êm, tự động hóa cao, đầy đủ chức năng, v.v. Rất dễ vận hành máy.
Chủ yếucomponentscủa máy cuộn lá biến áp BRJ300-2
1. Khung chính
2. Trang trí giấy bạc
3. Con lăn ép
4. Bộ phận cuộn dây
5. Trang trí cách nhiệt
6. Hệ thống căn chỉnh cạnh
7. Bộ phận hàn lạnh tự động
8. Bộ phận khí nén
9. Hệ thống điều khiển điện
Kỹ thuậtPcon nhệncủa máy cuộn lá biến áp BRJ300-2
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn lá biến áp BRJ300-2 được trình bày bên dưới, tuy nhiên chúng có thể được sửa đổi theo yêu cầu.
| Tối đaChiều rộng lá: | 300mm |
| Đã hoàn thành OD cuộn dây.: | 600mm |
| Hình dạng cuộn dây: | Hình tròn, Hình bầu dục và Hình chữ nhật, v.v. |
| Vật liệu cuộn dây cung cấp: | Đồng hoặc nhôm |
| Chiều rộng cuộn dây cung cấp: | 300mm |
| Độ dày lá Cu: | 0,2 ~ 2,0mm |
| Độ dày lá Al: | 0,3 ~ 3,0mm |
| ID cuộn dây cung cấp: | Φ500mm |
| Cung cấp OD cuộn dây: | Φ1000mm |
| Số lượng Foil Dereeler: | 2 chiếc |
| Phạm vi mở rộng Foil Dereeler: | Φ420mm ~ Φ520mm |
| Trọng lượng cuộn dây tối đa: | 1000kg |
| Chế độ chỉnh lưu: | Cảm biến quang điện |
| Giấy cách nhiệt Dereeler Số lượng: | 1 bộ |
| Cuộn dây cung cấp giấy cách nhiệt OD.: | ≤ Φ400mm |
| ID cuộn dây cung cấp giấy cách nhiệt: | Φ76mm |
| Tốc độ quanh co: | 0 ~ 35 vòng / phút |
| Công suất cuộn của động cơ Servo: | 5,5kw |
| Thiết bị hàn nguội: | 1 bộ |
| Hệ thống điều khiển: | PLC |
| Đếm phạm vi rẽ: | 0 - 9999,9 |

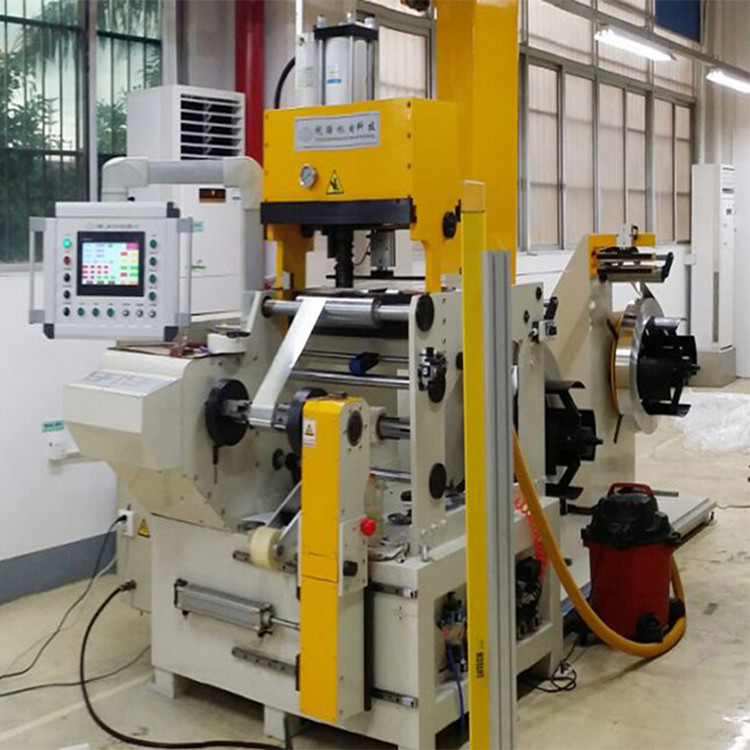

Hình 1: Toàn cảnh máy cuộn giấy biến áp BRJ300-2
Hình 2: Bộ phận hàn của máy cuộn giấy biến áp BRJ300-2
