Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | máy cuộn lá biến áp | Sử dụng: | cuộn dây cuộn dây |
|---|---|---|---|
| Động cơ quanh co: | 22kw | Tốc độ quanh co: | 18 vòng / phút |
| Độ dày lá Cu: | 0,2 - 2,0mm | Độ dày lá Al: | 0,3 - 3,0mm |
| Đơn vị đốt cháy: | 2 bộ | Bộ phận làm sạch: | 2 bộ |
| Làm nổi bật: | Máy cuộn cuộn biến áp bằng nhựa đúc,Máy cuộn biến áp hàn TIG,Máy cuộn biến áp tự động |
||

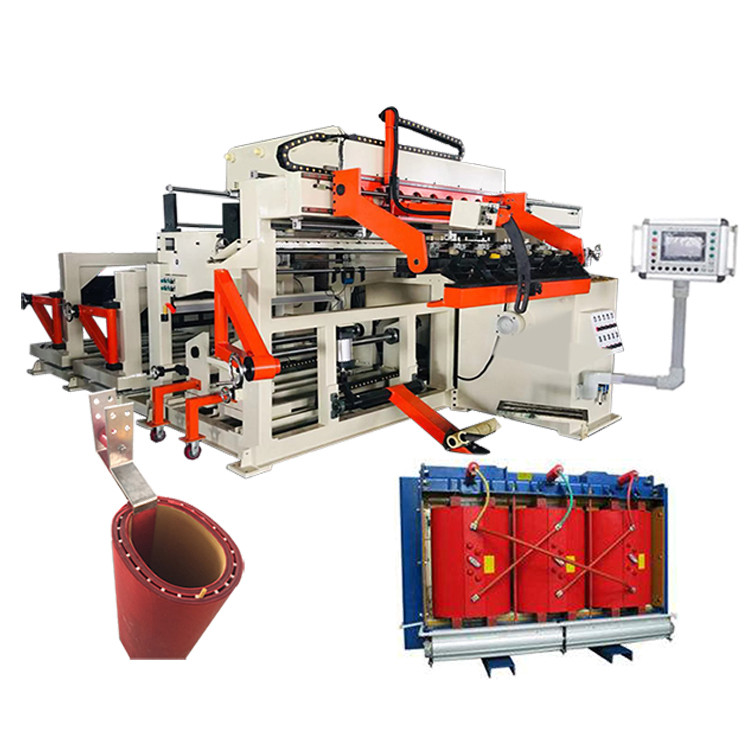

Máy cuộn lá đồng hàn TIG tự động Máy cuộn nhựa máy biến áp
Sự miêu tảcủa máy cuộn lá biến áp
Máy cuộn dây biến áp bằng nhựa đúc hạ thế BRJ1400-2 chủ yếu được sử dụng để cuốn lá đồng hoặc nhôm để làm cuộn dây biến áp hạ áp và các sản phẩm tương tự khác.Loại máy cuộn giấy biến áp này có thể xử lý một hoặc hai lớp ruột dẫn và một hoặc hai lớp giấy cách điện.Máy quấn lá biến áp được cung cấp bộ hàn TIG để hàn lá và thanh cái với nhau.Với cảm biến quang điện, máy quấn lá biến áp có thể đảm bảo các mép cuộn dây thẳng và mịn khi cuộn dây.Có thể dễ dàng vận hành máy quấn lá biến áp thông qua màn hình cảm ứng.
Các thành phần chínhcủa máy cuộn lá biến ápBRJ1400-2
1. Khung chính
2. Bộ phận cuộn dây
3. Trang trí giấy bạc
4. Trang trí cách nhiệt
5. Bộ nạp dải cuối làm đầy
6. Hệ thống làm sạch
7. Hệ thống cắt
8. Hệ thống khử cặn lá
9. Hệ thống căn chỉnh cạnh
10. Bộ phận hàn tự động
11. Hệ thống điều khiển điện tử
12. Hệ thống khí nén
Các thông số kỹ thuậtcủa máy cuộn lá biến ápBRJ1400-2
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn lá biến áp BRJ1400-2 được trình bày bên dưới, tuy nhiên chúng có thể dễ dàng sửa đổi theo yêu cầu.
| Chiều rộng lá: | 200 ~ 1.400mm |
| OD cuộn dây tối đa.: | 1.000mm |
| Hình dạng cuộn dây vết thương: | hình bầu dục, hình tròn và hình chữ nhật, v.v. |
| Vật liệu lá dẫn: | Đồng hoặc nhôm |
| Vật liệu dẫn tối đa OD: | 1.000mm |
| ID vật liệu dẫn: | 500mm |
| Số trang trí giấy bạc: | 2 chiếc |
| Đường kính trang trí giấy bạc: | phạm vi điều chỉnh 400 ~ 520mm |
| Tối đaTrọng lượng cuộn dây: | 2.000kg |
| Kích thước trục cuốn: | 80 × 80 × 1750 mm |
| Chế độ hàn: | TIG |
| Chế độ cắt: | Máy cắt đĩa điện |
| Số trang trí cách nhiệt: | 2 chiếc |
| Vật liệu cách nhiệt tối đa OD: | 400mm |
| ID vật liệu cách nhiệt: | 76mm |
| Bộ nạp dải cuối điền: | 8 chiếc |
| Hệ thống căn chỉnh cạnh: | Cảm biến quang điện |
| Hệ thống điều khiển điện tử: | PLC |
| Giao diện người dùng: | Màn hình cảm ứng 10 inch (254mm) |
| Phạm vi lượt đếm: | 0 - 9999,9 |
| Tổng khối lượng: | 8000kg |
| Kích thước (L * W * H) | 5800 * 2850 * 2500mm |
Hình 1: Hình chiếu bên của máy cuộn giấy biến áp
Hình 2: Mặt sau của máy cuộn giấy biến áp
