Điều khiển PLC Máy cuộn lá biến áp loại khô với lá đồng

Điều khiển PLC Máy cuộn giấy biến áp loại khô với lá đồng

Dsự mô tảcủa máy cuộn lá biến áp BRJ800-2

Máy cuộn lá biến áp BRJ800-2 chủ yếu được sử dụng để cuộn dây đồng hoặc nhôm có chiều rộng tối đa 800mm, có thể làm cuộn dây máy biến áp bằng nhựa đúc.Máy cuộn giấy biến áp có thể cán một hoặc hai lớp giấy bạc và một hoặc hai lớp giấy cách điện.Với động cơ 15kw, máy cuốn lá cung cấp mô-men xoắn lớn để cuốn lá với chiều rộng tối đa 800mm.Bộ hàn TIG cũng được sử dụng để hàn thanh đồng hoặc thanh nhôm với lá đồng hoặc lá nhôm với nhau.Với màn hình cảm ứng, việc vận hành máy cuộn lá rất dễ dàng.

Chi tiết nhanh về máy cuộn lá biến áp BRJ800-2

1) Hai tờ giấy bạc

2) Hai dereele giấy cách điện

4) Bộ nạp dải cuối điền

5) Bộ phận làm sạch

6) Đơn vị đốt cháy

7) Hệ thống căn chỉnh cạnh

8) Bộ hàn TIG

Kỹ thuậtPcon nhệncủa máy cuộn lá biến áp BRJ800-2

Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn lá biến áp BRJ800-2 được trình bày bên dưới, tuy nhiên chúng có thể dễ dàng sửa đổi theo yêu cầu.

• Chiều rộng lá tối đa 800mm
• Giấy bạc loại lá đồng hoặc lá nhôm
• Đường kính trong cuộn giấy bạc 500mm (tùy chọn)
• Đường kính ngoài cuộn giấy bạc 1000mm (tùy chọn)
• Foil dereeler số 2 chiếc
• Chiều dài lá kim loại 850mm
• Phạm vi mở rộng của foil dereeler 420 - 520mm
• Kích thước trục quấn 80x80x1150mm
• Máy cắt cán chế độ cắt
• Bộ lọc cách nhiệt số 2 chiếc
• Đường kính ngoài giấy cách nhiệt tối đa 400mm
• Giấy cách nhiệt đường kính trong 76mm
• Chiều dài dereeler cách nhiệt 850mm
• Cảm biến quang điện căn chỉnh cạnh
• Hệ thống điều khiển PLC
• Màn hình cảm ứng HMI
• Động cơ cuộn dây 15kw
• Tốc độ cuộn dây tối đa 18 vòng / phút

Đóng hàng và gửi hàng

Đóng gói đi biển và một container 40 feet để vận chuyển.

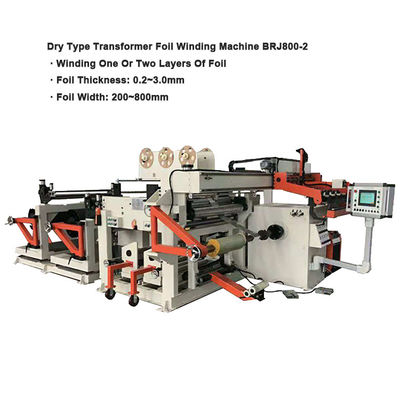

Hình 1: Mặt trước của máy cuộn giấy biến áp BRJ800-2

Hình 2: Mặt bên của máy cuộn giấy biến áp BRJ800-2
