Máy hàn lạnh tự động Cu hoặc Al Strip Film Winder Máy cuộn giấy biến áp
Sự mô tảcủa máy cuộn lá biến áp BRJ200
Máy quấn cuộn dây biến áp hàn nguội BRJ200 là máy cuốn chuyên nghiệp dùng để quấn dải màng đồng hoặc nhôm để làm cuộn dây máy biến áp và các sản phẩm tương tự khác.Máy cuốn lá có thể được sử dụng để xử lý một lớp đồng hoặc dải nhôm có chiều rộng tối đa 200mm và một lớp giấy cách nhiệt.Máy quấn lá sử dụng động cơ servo để truyền động, đảm bảo cuộn dây chính xác.Bộ trang trí giấy bạc được sử dụng để đặt vật liệu giấy bạc, phạm vi mở rộng của bộ trang trí giấy bạc có thể được tùy chỉnh theo nhu cầu.
Chi tiết nhanh vềmáy cuộn lá biến áp BRJ200
Kỹ thuậtPcon nhệncủamáy cuộn lá biến áp BRJ200
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuốn lá BRJ200 được trình bày bên dưới, tuy nhiên, máy cuốn lá cũng có thể được sản xuất theo yêu cầu.
| Chiều rộng lá: | 50 ~ 200mm |
| OD cuộn dây tối đa.: | 600mm |
| Vật liệu lá dẫn: | Đồng hoặc nhôm |
| Độ dày lá Cu: | 0,2-2,0mm |
| Độ dày lá Al: | 0,3-3,0mm |
| ID vật liệu lá: | 500mm |
| Chất liệu lá mỏng: | ≤ 1000mm |
| Số trang trí giấy bạc: | 1 cái |
| Chiều dài trang trí giấy bạc: | 250mm |
| Phạm vi mở rộng của Foil Decoiler: | Φ420 ~ Φ520mm |
| Chế độ chỉnh lưu: | Cảm biến quang điện |
| Chỉnh lưu độ chính xác độ lệch: | ± 0,5mm |
| Đơn vị làm sạch: | khí nén |
| Số trang trí giấy cách nhiệt: | 1 bộ |
| Giấy cách nhiệt cuộn dây OD.: | ≤ 400mm |
| ID cuộn giấy cách nhiệt: | 76mm |
| Chiều rộng trang trí cách nhiệt: | 250mm |
| Trục trang trí giấy cách nhiệt: | Có thể mở rộng (hành động đóng / mở bằng khí nén) |
| Tốc độ quanh co: | 0 ~ 60 vòng / phút |
| Tối đaMô-men xoắn làm việc: | 3.000Nm |
| Điện quanh co: | 4kw |
| Thiết bị hàn nguội: | 1 bộ |
| Thiết bị định vị: | 1 bộ |
| Thiết bị mài: | 1 bộ |
| Khuôn hàn nguội: | 6 bộ |
| Hệ thống điều khiển: | PLC |
| Giao diện hoạt động: | Màn hình cảm ứng |
| Dải đếm: | 0 - 9999,9 |

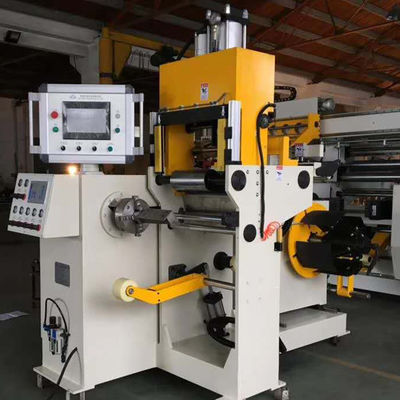

Hình 1: Toàn cảnh máy cuộn giấy biến áp BRJ200
Hình 1: Mặt bên của máy cuộn giấy biến áp BRJ200
