| Tên: | máy cuộn lá biến áp | Đăng kí: | làm cuộn dây biến áp |
|---|---|---|---|
| Độ dày lá Cu: | 0,2 - 2,0mm | Độ dày lá Al: | 0,3 - 3,0mm |
| Công suất động cơ: | 5,5KW | Tốc độ quanh co: | 35RPM |
| Foil decoiler: | 1 BỘ | trang trí cách nhiệt: | 2 bộ |
| Làm nổi bật: | Máy cuộn cuộn lá Cantilever 5,5kw,Máy cuộn cuộn đồng Cantilever 35 vòng / phút |
||
Bán hàng trực tiếp tại nhà máyĐồng Strip Winder Cantilever TransformerMáy cuộn lá
Mô tả máy cuộn lá biến áp
Máy cuộn lá biến áp công xôn XB-BRJ300 là thiết bị cuộn dây đặc biệt để quấn cuộn dây máy biến áp nhỏ và các sản phẩm tương tự khác.Máy cuộn lá biến áp có thể quấn dải đồng hoặc nhôm với chiều rộng tối đa 300mm.Máy quấn giấy biến áp có thể cán một lớp giấy bạc và một hoặc hai lớp giấy cách điện.Loại máy cuộn giấy biến áp này được cung cấp với hệ thống điều khiển PLC, có thể làm cho máy chạy tự động theo các thông số đầu vào.
Thành phần chínhs của máy cuộn lá biến áp
1. Khung chính
2. Trang trí giấy bạc
3. Con lăn ép
4. Bộ phận cuộn dây
5. Trang trí cách nhiệt
6. Hệ thống căn chỉnh cạnh
7. Bộ phận hàn lạnh tự động
8. Bộ phận khí nén
9. Hệ thống điều khiển điện
10. Bàn đạp chân
Các thông số kỹ thuậtcủa máy cuộn lá biến áp XB-BRJ300
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn lá biến áp XB-BRJ300 được trình bày dưới đây, tuy nhiên chúng có thể được sửa đổi theo yêu cầu.
| Chiều rộng vật liệu lá tối đa: | 300mm |
| Tối đaChiều dài trục (bao gồm dây dẫn): | 450mm |
| Đã hoàn thành cuộn dây OD.: | 600mm |
| Hình dạng cuộn dây: | Hình tròn, hình bầu dục và hình chữ nhật, v.v. |
| Vật liệu lá dẫn: | Đồng hoặc nhôm |
| Độ dày lá Cu: | 0,2-2,0mm |
| Độ dày lá Al: | 0,3-3,0mm |
| ID vật liệu lá: | ≤ 500mm |
| Chất liệu lá mỏng: | ≤ 1000mm |
| Số trang trí giấy bạc: | 1 cái |
| Phạm vi mở rộng của Foil Decoiler: | 420-520mm |
| Trọng lượng cuộn dây tối đa: | 750kg |
| Chế độ điều khiển bộ phận làm sạch: | khí nén |
| Số trang trí cách nhiệt: | 1 cái |
| Giấy cách nhiệt cuộn dây OD.: | ≤ 400mm |
| ID cuộn giấy cách nhiệt: | 76mm |
| Chiều rộng trang trí cách nhiệt | 350mm |
| Trục trang trí giấy cách nhiệt: | Có thể mở rộng (hành động đóng / mở bằng khí nén) |
| Tốc độ quanh co: | 0 ～ 35 vòng / phút |
| Điện quanh co: | 5,5kw |
| Loại lập trình: | PLC |
| Giao diện hoạt động: | Màn hình cảm ứng |
| Đếm phạm vi rẽ: | 0 - 9999,9 |

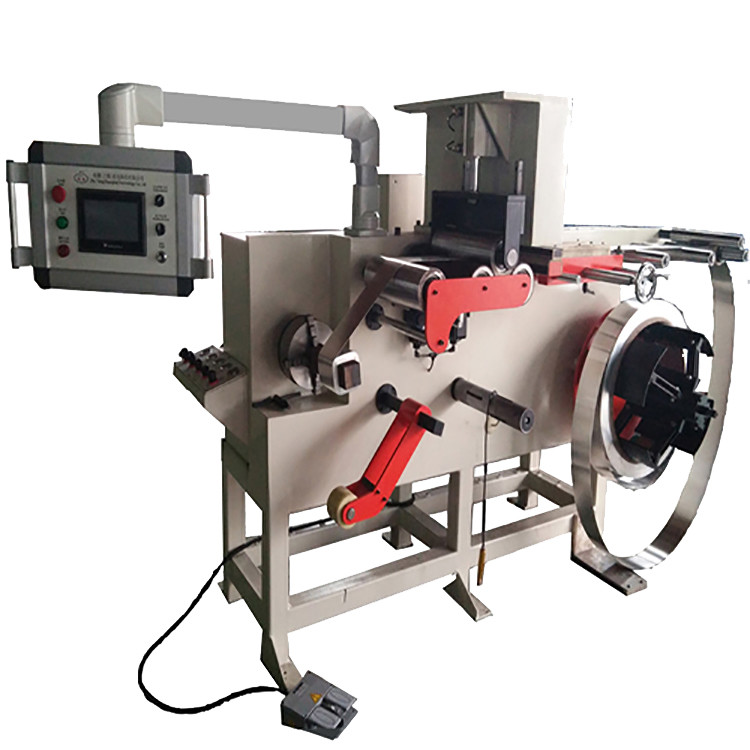

Hình 1: Toàn cảnh máy cuộn giấy biến áp XB-BRJ300

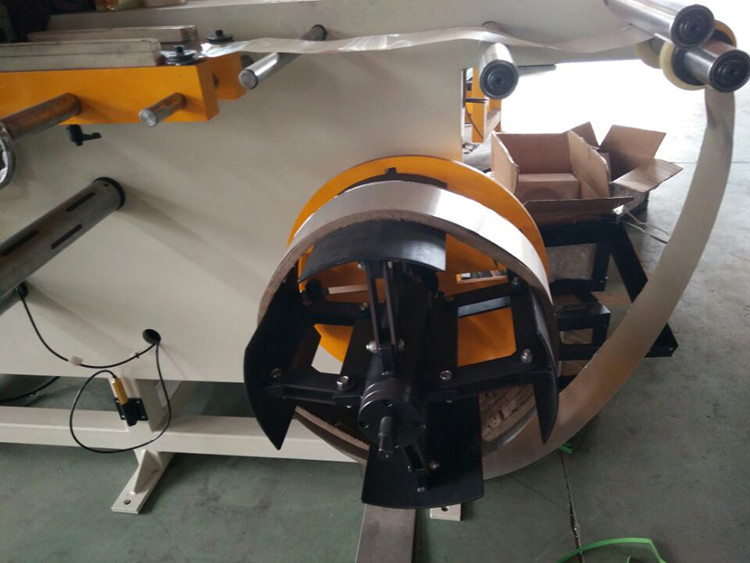

Hình 2: Máy cuộn giấy biến áp Bộ trang trí giấy bạc của XB-BRJ300
