Sự mô tảcủa máy cuộn lá biến áp BRJ1400-2
Máy quấn lá biến áp LV BRJ1400-2 chủ yếu được sử dụng để quấn cuộn dây biến áp loại khô điện áp thấp và các sản phẩm tương tự khác.Dây dẫn lá có thể là đồng hoặc dải nhôm.Loại máy cuộn giấy biến áp này có thể xử lý một hoặc hai lớp ruột dẫn và một hoặc hai lớp vật liệu cách điện, chẳng hạn như giấy hoặc vật liệu tương tự.Máy quấn lá biến áp có thể quấn lá với chiều rộng tối đa 1400mm.Với máy hàn TIG và bộ làm mát, máy quấn lá biến áp có thể hàn các lá với thanh cái với nhau.Căn chỉnh cạnh lá tự động đảm bảo rằng các cạnh cuộn dây thẳng và mịn khi cuộn dây.Hệ thống điều khiển dựa trên PLC.Có thể dễ dàng vận hành máy quấn lá biến áp thông qua màn hình cảm ứng.
Các thành phần chínhcủa máy cuộn lá biến áp BRJ1400-2
1. Khung chính
2. Bộ phận quanh co
3. Trang trí giấy bạc
4. Trang trí cách nhiệt
5. Bộ nạp dải cuối làm đầy
6. Hệ thống làm sạch
7. Hệ thống cắt
8. Hệ thống khử cặn lá
9. Hệ thống căn chỉnh cạnh
10. Bộ phận hàn tự động
11. Hệ thống điều khiển điện tử
12. Hệ thống khí nén
Các thông số kỹ thuậtcủa máy cuộn lá biến áp BRJ1400-2
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn lá biến áp BRJ1400-2 được trình bày dưới đây, tuy nhiên, máy cũng có thể được sản xuất theo yêu cầu.
| Chiều dài trục (chiều rộng lá): | 1.400mm |
| Tối đaĐã hoàn thành OD cuộn dây.: | 1.000mm |
| Hình dạng cuộn hoàn thành: | hình bầu dục, hình tròn và hình chữ nhật, v.v. |
| Vật liệu lá dẫn: | Đồng hoặc nhôm |
| Vật liệu dẫn OD: | 1.000mm |
| ID vật liệu dẫn: | 500mm |
| Số trang trí giấy bạc: | 2 chiếc |
| Đường kính trang trí giấy bạc: | phạm vi điều chỉnh 400-520mm |
| Tối đaTrọng lượng cuộn dây: | 2.500kg |
| Kích thước trục cuốn: | 80 × 80 × 1750 mm |
| Chế độ hàn: | TIG |
| Chế độ cắt: | Máy cắt đĩa điện |
| Số trang trí cách nhiệt: | 2 chiếc |
| Tối đaVật liệu cách nhiệt OD: | 400mm |
| ID vật liệu cách nhiệt: | 76mm |
| Bộ nạp dải cuối lấp đầy: | 8 chiếc |
| Hệ thống căn chỉnh cạnh: | Cảm biến quang điện |
| Hệ thống điều khiển điện tử: | PLC |
| Giao diện người dùng: | Màn hình cảm ứng 10 inch (254mm) |
| Phạm vi lượt đếm: | 0 - 9999,9 |
| Tổng khối lượng: | 8000kg |
| Kích thước (L * W * H) | 5800 * 2850 * 2500mm |

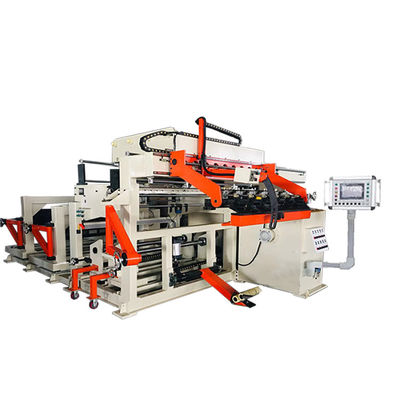

Hình 1: Mặt trước của máy cuộn giấy biến áp BRJ1400-2

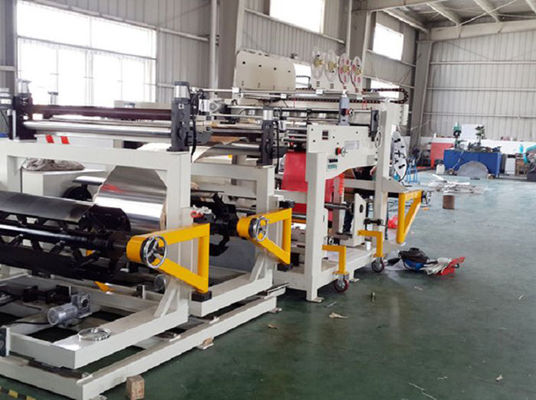

Hình 2: Mặt sau của máy cuộn giấy biến áp BRJ1400-2
