Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | máy cuộn lá biến áp | Đăng kí: | cuộn dây cuộn dây |
|---|---|---|---|
| Điện xoay: | 15kw | Tốc độ quay: | 20 vòng / phút |
| Độ dày lá Cu: | 0,2 - 2,0mm | Độ dày lá Al: | 0,3 - 3,0mm |
| Màu sắc: | Có thể tùy chỉnh | Sự bảo đảm: | 1 năm |
| Làm nổi bật: | Máy cuộn lá nhôm Dải nhôm,20 vòng / phút Máy cuộn lv tự động,Máy cuộn lá lv 15kw Quy trình TIG |
||
Quy trình TIG tự động Máy cuốn dải nhômLVMáy cuộn lá biến áp
Sự mô tảcủa máy cuộn lá biến áp BRJ1200-2
Máy quấn lá biến áp LV BRJ1200-2 được cung cấp Động cơ 15kw để dẫn động trục quấn và máy hàn TIG để hàn lá với thanh cái với nhau.Loại máy quấn lá biến áp này có thể quấn lá đồng với thanh cái đồng với nhau và lá nhôm với thanh cái nhôm với nhau.Hai bộ tách giấy bạc và hai bộ tách cách điện được cung cấp cho máy cuộn giấy biến áp.Cảm biến quang điện được sử dụng trong máy cuộn lá biến áp để đảm bảo mép lá ngay ngắn khi cuộn dây.Trong máy cuộn lá máy biến áp, người ta dùng các con lăn ép để làm cho lá không bị đảo chiều khi máy ngừng quấn.Hệ thống điều khiển của máy cuộn lá biến áp dựa trên PLC, có thể điều khiển máy một cách chính xác.Giao diện màn hình cảm ứng giúp thao tác rất dễ dàng và trực quan khi vận hành máy quấn lá biến áp.
Các thành phần chínhcủa máy cuộn lá biến áp
Khung chính, Bộ phận cuộn dây, Bộ trang trí giấy bạc, Bộ trang trí cách nhiệt, Bộ nạp dải cuối, Hệ thống làm sạch, Hệ thống cắt, Hệ thống khử cặn lá, Hệ thống căn chỉnh cạnh, Bộ phận hàn tự động, Hệ thống điều khiển điện tử và Hệ thống khí nén, v.v.
Các thông số kỹ thuậtcủa máy cuộn lá biến áp BRJ1200-2
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn lá biến áp BRJ1000-2 được trình bày bên dưới, tuy nhiên chúng có thể dễ dàng sửa đổi theo yêu cầu.
| Chiều dài trục (chiều rộng lá): | 1.200mm |
| Tối đaƠI.của cuộn dây đã hoàn thành: | 1.000mm |
| Tối đaTÔI.của cuộn dây đã hoàn thành: | 130mm |
| Hình dạng cuộn hoàn thành: | hình bầu dục, hình tròn và hình chữ nhật, v.v. |
| Vật liệu lá dẫn: | Đồng hoặc nhôm |
| Độ dày lá kim loại Min.và Max.(Nhôm): | 0,3 - 3,0 mm |
| Độ dày lá kim loại Min.và Max.(Đồng): | 0,2 - 2,0 mm |
| Vật liệu lá dẫn OD: | 1.000mm |
| ID vật liệu lá dẫn: | 500mm |
| Đường kính trang trí dẫn: | phạm vi điều chỉnh 400-520mm |
| Điện quanh co: | 15KW |
| Tốc độ quanh co: | 20 vòng / phút |
| Chế độ hàn: | TIG |
| Chế độ cắt: | Máy cắt cán điện |
| Trục trang trí cách nhiệt: | Có thể mở rộng (hành động đóng / mở bằng khí nén) |
| Bộ nạp dải cuối điền: | 8 chiếc |
| Hệ thống căn chỉnh cạnh: | Cảm biến quang điện tự động chỉnh lưu độ lệch |
| Độ chính xác chỉnh lưu: | ± 0,5mm |
| Giao diện người dùng: | Màn hình cảm ứng 10 inch (254mm) |
| Phạm vi lượt đếm: | 0 - 9999,9 |

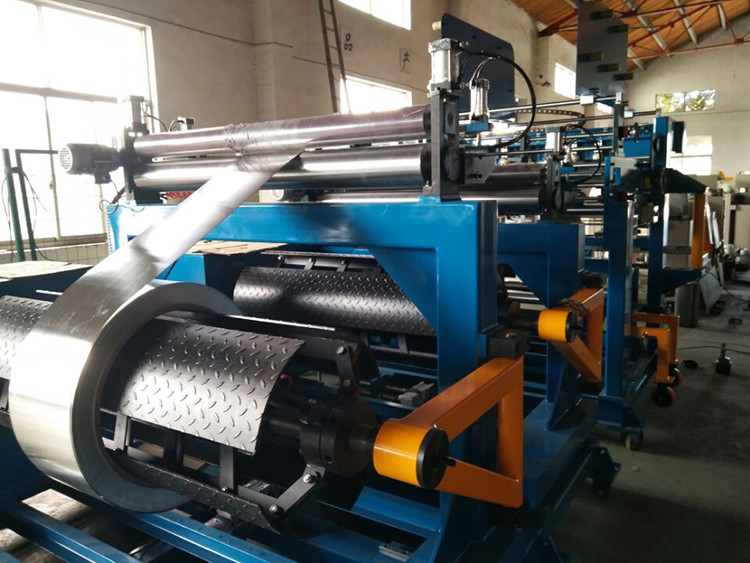

Hình 1: Mặt trước của máy cuộn giấy biến áp BRJ1200-2

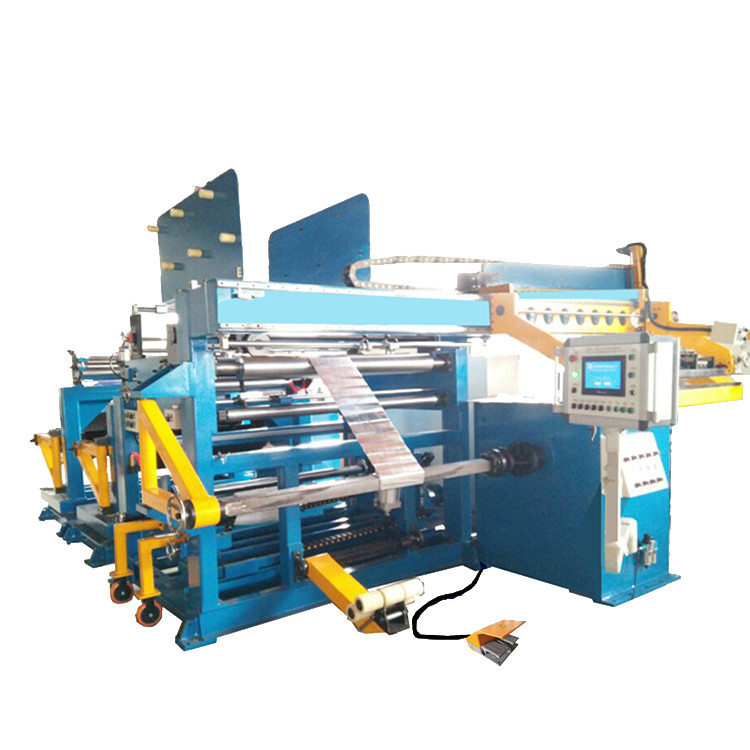

Hình 2: Mặt bên của máy cuộn giấy biến áp BRJ1200-2
