Máy cuộn lá biến áp tự động với hàn áp suất lạnh
Mô tả của máy cuộn lá biến áp BRJ200
Máy quấn lá biến áp tự động BRJ200 là máy quấn lá đặc biệt dùng để quấn cuộn dây máy biến áp và các sản phẩm tương tự khác.Máy cuộn giấy biến áp có thể được sử dụng để cuộn dây đồng hoặc nhôm có chiều rộng tối đa 200mm và nó có thể xử lý một lớp giấy bạc và một lớp giấy cách điện.Máy cuốn lá được cung cấp với hệ thống điều khiển PLC, có thể làm cho máy chạy tự động theo các thông số đầu vào.Máy cuốn lá có tính năng sao chậm, chạy êm, tự động hóa cao, đầy đủ chức năng, ... Vận hành máy rất dễ dàng.
Chi tiết nhanh về máy cuộn lá biến áp BRJ200
Thông số kỹ thuật của máy quấn lá biến áp BRJ200
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn lá biến áp BRJ200 được trình bày dưới đây, tuy nhiên, máy cuộn lá máy biến áp cũng có thể được sản xuất theo yêu cầu.
| Tối đaChiều rộng lá: | 200mm |
| Đã hoàn thành cuộn dây OD.: | 600mm |
| Hình dạng cuộn dây: | Hình tròn, Hình bầu dục và Hình chữ nhật, v.v. |
| Vật liệu lá dẫn: | Đồng hoặc nhôm |
| Độ dày lá Cu: | 0,2 ~ 2,0mm |
| Độ dày lá Al: | 0,3 ~ 3,0mm |
| ID vật liệu lá: | 500mm |
| Vật liệu lá mỏng OD: | ≤ 1000mm |
| Số trang trí giấy bạc: | 1 cái |
| Chiều dài trang trí giấy bạc: | 250mm |
| Phạm vi mở rộng của Foil Decoiler: | Φ420 ~ Φ520mm |
| Trọng lượng cuộn dây tối đa: | 750kg |
| Chế độ chỉnh lưu: | Cảm biến quang điện |
| Chỉnh lưu độ chính xác độ lệch: | ± 0,5mm |
| Đơn vị làm sạch: | khí nén |
| Số trang trí giấy cách nhiệt: | 1 bộ |
| Giấy cách nhiệt cuộn dây OD.: | ≤ 400mm |
| ID cuộn giấy cách nhiệt: | 76mm |
| Chiều rộng trang trí cách nhiệt: | 250mm |
| Trục trang trí giấy cách nhiệt: | Có thể mở rộng (hành động đóng / mở bằng khí nén) |
| Tốc độ quanh co: | 0 ~ 60 vòng / phút |
| Tối đaMô-men xoắn làm việc: | 3.000Nm |
| Điện quanh co: | 4kw |
| Áp suất hàn: | 200 KN |
| Thiết bị hàn nguội: | 1 bộ |
| Thiết bị định vị: | 1 bộ |
| Thiết bị mài: | 1 bộ |
| Khuôn hàn nguội: | 6 bộ |
| Hệ thống điều khiển: | PLC |
| Giao diện hoạt động: | Màn hình cảm ứng |
| Dải đếm: | 0 ~ 9999,9 |

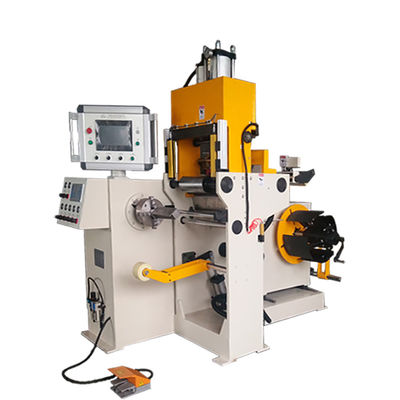

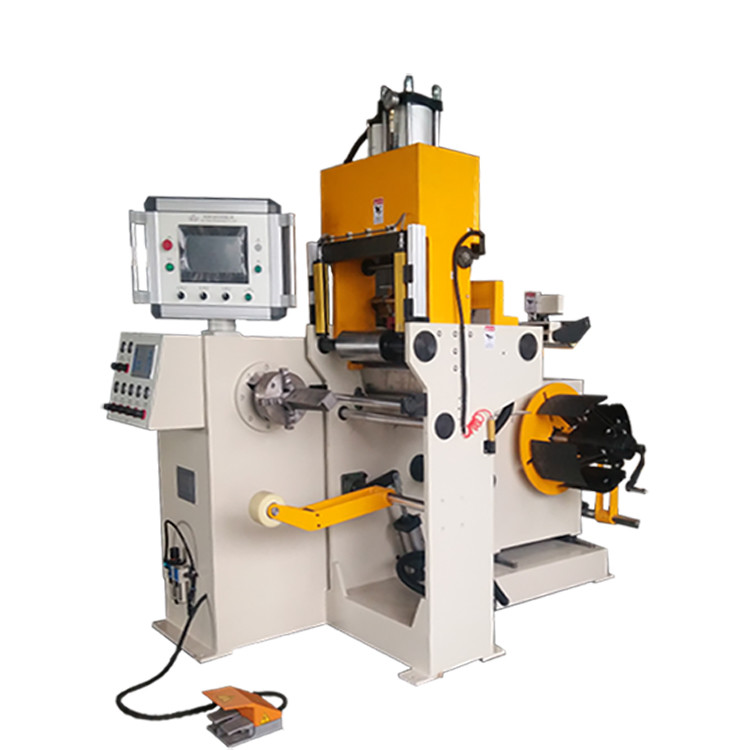

Hình 1: Toàn cảnh máy cuộn giấy biến áp BRJ200

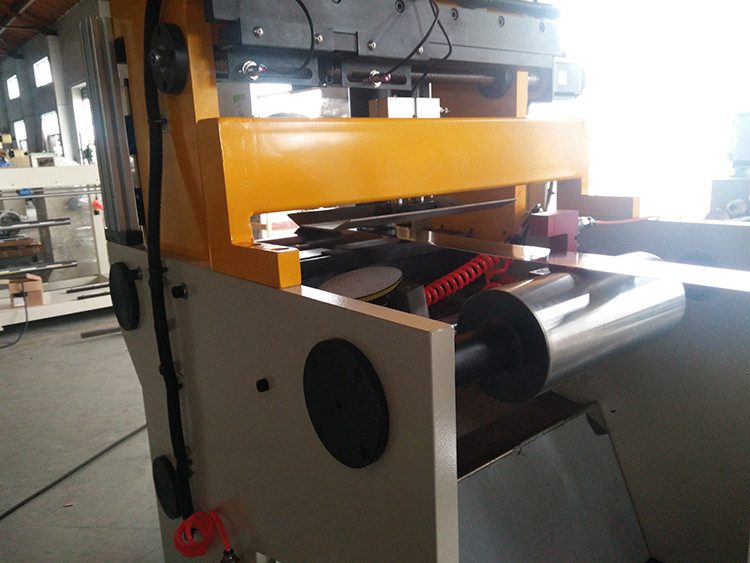

Hình 2: Mặt sau của máy cuộn giấy biến áp BRJ200
