Mô tả siêu
Máy cuộn cuộn dây biến áp tự động ZPX400 có hướng dẫn dây servo 750W, tốc độ cao 200rpm, điều khiển PLC & HMI.Thích hợp cho lắp dây đồng / nhôm phẳng và tròn để sản xuất biến áp.
Tổng quan

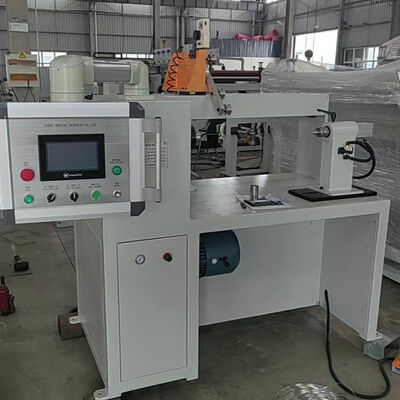

Máy cuộn dây biến áp tự động ZPX400 là một thiết bị cuộn dây công nghiệp độ chính xác cao được thiết kế cho sản xuất biến áp chuyên nghiệp.Được xây dựng cho tính linh hoạt và nhất quán, máy cuộn dây đồng tự động này hỗ trợ cả cuộn dây đồng và nhôm tròn và phẳng, bao gồm một loạt các yêu cầu sản xuất cuộn dây biến áp cho năng lượng, phân phối,và máy biến đổi điện tử.Được trang bị một độ chính xácHệ thống dẫn đường dây 750W chạy bằng máy chủ, máy cuộn cuộn dây cung cấp sắp xếp dây chính xác, ổn định trong quá trình vận hành tốc độ cao, tránh hiệu quả sự chồng chéo dây và cuộn không trật tự.Với đường đạp vượt tối đa 400mm, máy cuộn cuộn có thể chứa cuộn cuộn với chiều cao cuộn tối đa 400mm.thiết bị nhận ra điều chỉnh tốc độ không bước, đếm lượt chính xác và cài đặt tham số một cú nhấp chuột, giảm đáng kể khó khăn hoạt động và cải thiện tính nhất quán sản xuất.nó đảm bảo linh hoạt, tiết kiệm lao động và vận hành công nghiệp an toàn lâu dài.
Các tính năng chính và lợi thế kỹ thuật
-
Khả năng tương thích hai dây: Hoàn toàn áp dụng cho dây phẳng và dây tròn, hỗ trợ cả vật liệu đồng và nhôm để đáp ứng nhu cầu sản xuất biến áp đa dạng.
-
Hướng dẫn dây servo chính xác: Máy trục 750W điều khiển hướng dẫn dây để chuyển động ngang ổn định; độ dài trải rộng tối thiểu đạt 0,01mm, đảm bảo sắp xếp cuộn dây gọn gàng và đồng đều mà không có lệch dây.
-
Hoạt động tốc độ cao và ổn định: 2.2KW động cơ cuộn dây chính hỗ trợ tốc độ điều chỉnh lên đến 200rpm.
-
Điều khiển PLC thông minh + HMI: Hệ thống điều khiển kỹ thuật số với chức năng đếm chính xác 5 chữ số đảm bảo các vòng cuộn chính xác và năng suất sản phẩm ổn định; Bảng màn hình cảm ứng cho phép điều chỉnh tham số đơn giản và hiệu quả.
-
Thiết kế nhân bản và an toàn: Được trang bị hệ thống hỗ trợ khí nén và bàn đạp bàn chân để vận hành tự do, cải thiện hiệu quả làm việc và an toàn hoạt động trong sản xuất hàng loạt.
-
Cấu trúc bền vững công nghiệp: Hỗ trợ đuôi tam giác tăng tính ổn định tổng thể; thiết kế chiều cao trung tâm hợp lý thích nghi với các thiết bị cuộn dây và môi trường sản xuất khác nhau.
Chi tiết sản phẩm nhanh
-
Điện lực động cơ chính: 2,2kw cho cuộn dây xoắn lớn ổn định
-
Tốc độ hoạt động tối đa: 200 vòng/phút
-
Hệ thống điều khiển lõi: điều khiển thông minh PLC + màn hình cảm ứng HMI
-
Đối tượng chế biến: Sợi phẳng & sợi tròn (bố / nhôm)
-
Hệ thống phụ trợ: Hệ thống hỗ trợ khí nén + điều khiển bàn chân
-
Chức năng chính xác: Đếm lượt chính xác 5 chữ số
Các thông số kỹ thuật hoàn chỉnh
Sau đây là các thông số kỹ thuật tiêu chuẩn của máy cuộn cuộn cuộn biến áp tự động ZPX400.Tất cả các thông số kỹ thuật có thể được tùy chỉnh theo nhu cầu sản xuất thực tế và chế biến cuộn dây của khách hàng.
|
Điểm đặc tả
|
Dữ liệu kỹ thuật
|
|
Chiều cao trung tâm máy
|
900mm
|
|
Cấu trúc đuôi
|
Bộ tam giác hỗ trợ (đánh tải ổn định)
|
|
Năng lượng động cơ xoắn
|
2.2kw
|
|
Phạm vi tốc độ làm việc
|
0 ~ 200 vòng/phút
|
|
Chế độ điều chỉnh tốc độ
|
Điều chỉnh tốc độ không bước
|
|
Hệ thống điều khiển
|
PLC + màn hình cảm ứng HMI
|
|
Thông số kỹ thuật dây phẳng tối đa
|
2.0mm × 8.0mm
|
|
Phạm vi đường kính dây tròn
|
Φ0,3mm ~ Φ4,0mm
|
|
Độ cao cuộn tối đa
|
400mm
|
|
Chiều kính xoay tối đa
|
500mm
|
|
Độ cao tối thiểu
|
0.01mm (định dạng dây chính xác cao)
|
|
Chức năng đếm
|
Đếm chính xác 5 chữ số
|
|
Đếm phạm vi quay
|
0 ~ 9999.9 Chuyển
|
|
Sức mạnh động cơ dẫn đường dây
|
Động cơ phụ trợ 750W
|
|
Chiều dài ngang của dây dẫn
|
400mm
|
Phạm vi ứng dụng
Máy cuộn cuộn dây tự động ZPX400 được sử dụng rộng rãi để cuộn cuộn dây biến áp khác nhau, bao gồm biến áp điện, biến áp phân phối, biến áp điện tử và cuộn dây cảm ứng.Nó phù hợp với việc cuộn chính xác hàng loạt các dây đồng / nhôm phẳng và tròn, phục vụ như là thiết bị xử lý cốt lõi đáng tin cậy cho các doanh nghiệp sản xuất biến áp.
Câu hỏi thường gặp
Hỏi: Máy cuộn dây này có thể xử lý loại dây nào?A: Nó hỗ trợ cả dây tròn và phẳng bằng đồng và nhôm, bao gồm đường kính dây tròn 0,3-4,0mm và kích thước dây phẳng tối đa 2,0 × 8,0mm.
Hỏi: Tốc độ cuộn có thể điều chỉnh không?A: Có, nó áp dụng điều chỉnh tốc độ không bước với phạm vi điều chỉnh 0-200rpm, phù hợp với độ dày dây khác nhau và yêu cầu quy trình cuộn dây.
Q: Máy có thể đảm bảo sắp xếp dây gọn gàng không?A: Được trang bị hệ thống hướng dẫn dây servo 750W với độ cao tối thiểu 0,01mm, nó nhận ra bố cục dây cực kỳ chính xác và cuộn dây đồng đều.
