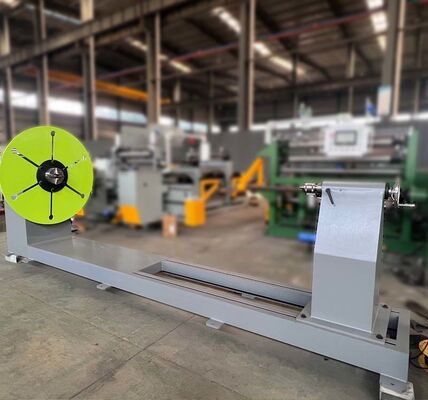

Máy cuộn dây ngang hạng nặng WR-10Tlà một giải pháp cấp công nghiệp được thiết kế đặc biệt để sản xuất cuộn dây máy biến áp lớn với độ chính xác và độ tin cậy cao. Nó được thiết kế để cuộn dâydây dẫn đồng và nhômđược sử dụng trong máy biến áp điện và các thiết bị điện cao áp khác.Với khả năng chịu tải tối đa là10.000 kg (10 tấn), Máy cuộn dây biến áp nằm ngang này được chế tạo để xử lý các cụm cuộn dây lớn và nặng với độ ổn định tuyệt vời. Cấu trúc cơ khí được gia cố, hệ thống truyền động mô-men xoắn cao và điều khiển biến tần tiên tiến đảm bảo quá trình quay trơn tru, điều chỉnh tốc độ chính xác và chất lượng cuộn dây ổn định trong quá trình vận hành công nghiệp lâu dài. TMáy cuộn dây ransformer WR-10T là sự lựa chọn lý tưởng cho các nhà sản xuất máy biến áp yêu cầu giải pháp cuộn dây công suất cao, đáng tin cậy để sản xuất cuộn dây quy mô lớn.
Máy quấn cuộn ngang WR-10T sử dụng kết cấu khung thép gia cố và cơ cấu quay cường độ cao, cho phép đỡ an toàn các cuộn dây máy biến áp có trọng lượng lên tới10 tấn. Nó phù hợp cho việc sản xuất cuộn dây máy biến áp công suất lớn.
Được trang bị bộ đếm kỹ thuật số điện tử, máy ghi lại chính xác các vòng quấn từ0 đến 9.999,9 lượt. Điều này đảm bảo kiểm soát chính xác các thông số kỹ thuật của cuộn dây và cải thiện tính nhất quán trong sản xuất.
Tốc độ cuộn dây có thể được điều chỉnh liên tục từ0 đến 20 vòng/phútthông qua hệ thống biến tần. Người vận hành có thể dễ dàng lựa chọn tốc độ thích hợp tùy theo kích cỡ dây dẫn, yêu cầu cách điện và quy trình cuộn dây khác nhau.
Hệ thống truyền động mạnh mẽ cung cấp mô-men xoắn mạnh ở tốc độ thấp, đảm bảo chuyển động quay trơn tru ngay cả trong điều kiện tải tối đa. Chức năng khởi động mềm giúp giảm tác động cơ học và ngăn chặn sự thay đổi lực căng đột ngột trong quá trình quấn dây.
Bàn đạp chân hạng nặng cho phép người vận hành điều khiển máy khởi động, dừng và nhịp vận hành mà không cần dùng tay, nâng cao hiệu quả làm việc và an toàn vận hành.
Được thiết kế để sản xuất công nghiệp liên tục, máy cuộn dây WR-10T có cấu trúc bền, yêu cầu bảo trì thấp và hiệu suất ổn định cho các môi trường sản xuất máy biến áp đòi hỏi khắt khe.
Các thông số kỹ thuật sau đây thể hiện cấu hình tiêu chuẩn củaMáy cuộn dây biến áp ngang WR-10T. Các giải pháp tùy chỉnh có sẵn theo yêu cầu của khách hàng, bao gồm chiều cao trung tâm, công suất, phạm vi tốc độ và nguồn điện.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Người mẫu | WR-10T |
| Ứng dụng | Cuộn dây máy biến áp |
| Vật liệu cuộn dây | Dây đồng / Dây nhôm |
| Khả năng tải tối đa | 10.000 kg (10 tấn) |
| Chiều cao trung tâm trục chính | 1000 mm |
| Phạm vi tốc độ cuộn dây | 0–20 vòng/phút (Tốc độ thay đổi) |
| Phạm vi đếm kỹ thuật số | 0–9.999,9 lượt |
| Ổ đĩa chính | 15kW |
| Hệ thống điều khiển | Điều khiển biến tần tần số |
| Phương thức hoạt động | Điều khiển bàn đạp chân |
Máy cuộn dây ngang hạng nặng WR-10T được sử dụng rộng rãi trong:
Nó đặc biệt thích hợp cho các nhà máy biến áp yêu cầu thiết bị quấn dây công suất lớn cho các cuộn dây lớn và nặng.
Máy quấn cuộn dây biến áp ngang WR-10T sử dụng hệ thống truyền động động cơ mạnh mẽ để quay cuộn dây qua trục chính. Trong quá trình vận hành, dây dẫn bằng đồng hoặc nhôm được quấn đều trên cuộn dây theo thông số đã cài đặt trước.Bộ biến tần điều khiển tốc độ trục chính một cách trơn tru, trong khi bộ đếm kỹ thuật số giám sát số vòng dây theo thời gian thực. Sự kết hợp giữa điều khiển tốc độ chính xác, công suất mô-men xoắn mạnh và cấu trúc cơ khí ổn định đảm bảo các lớp cuộn dây đồng nhất và cuộn dây máy biến áp chất lượng cao.
MỘT:Máy quấn cuộn ngang WR-10T có thể xử lý các cuộn dây máy biến áp có trọng lượng tối đa là10.000 kg (10 tấn).
MỘT:Máy phù hợp để quấn cảcuộn dây đồng và dây nhômđược sử dụng trong máy biến áp.
MỘT:Đúng. Hệ thống biến tần cho phép điều chỉnh tốc độ vô cấp từ0 đến 20 vòng/phút, làm cho nó phù hợp với các kích cỡ dây và quy trình cuộn dây khác nhau.
MỘT:Đúng. Với công suất 10 tấn và kết cấu chắc chắn, máy quấn cuộn WR-10T được thiết kế đặc biệt để sản xuất cuộn dây máy biến áp cỡ lớn.
MỘT:Đúng. Chúng tôi có thể tùy chỉnh khả năng tải, chiều cao trung tâm, kích thước trục chính, điện áp và các cấu hình khác theo yêu cầu của khách hàng.
