Máy cắt lõi thép silic tự động Máquina de corte longitudinal
Mô tảcủa máy cắt lõi ZJX1250
Máy cắt lõi ZJX1250 là một thiết bị cắt đặc biệt, chủ yếu được sử dụng để cắt tấm thép silicon để làm dải thép silicon có chiều rộng khác nhau.Những dải này có thể được cắt để làm cho chân và ách của lõi biến áp. Hệ thống điều khiển của máy cắt lõi dựa trên PLC. Với HMI, máy cắt lõi có thể được vận hành dễ dàng.Số máy cắt của máy cắt lõi có thể được cung cấp theo yêu cầu.
Nhanh lên.dvàs của máy cắt lõi ZJX1250
Trọng tâmcđối thủcủa máy cắt lõi ZJX1250
1Xe tải để tải và dỡ vật liệu
2. Decoiler
3. Máy thu vật liệu
4Thiết bị hướng dẫn di động
5Thiết bị cắt
6. Tăng lực
7- Winder.
8. Trạm thủy lực và hệ thống khí
9. Tủ điều khiển điện và bảng điều khiển
Trọng tâmpcác thước đocủa máy cắt lõi ZJX1250
Các thông số kỹ thuật tiêu chuẩn điển hình của máy cắt lõi ZJX1250 được hiển thị bên dưới và máy cắt cũng có thể được sản xuất theo yêu cầu.
| Phạm vi mở rộng coiler: | Ø470 - 520mm |
| ID cuộn dây: | Ø495 - 510mm |
| Tỷ lệ OD tối đa của cuộn dây: | Ø1200mm |
| Trọng lượng cuộn tối đa: | 5000kg |
| Chiều rộng cắt: | 40 - 1200 mm |
| Độ dày cắt: | 0.23 - 0,5 mm |
| Độ khoan dung chiều rộng cắt: | ±0,10mm |
| Cắt: | 6 bộ |
| Tốc độ cho ăn: | 120 m/min |
| Đánh cắt: | ≤ 0,02 mm |
| Sức mạnh: | 55 kw |

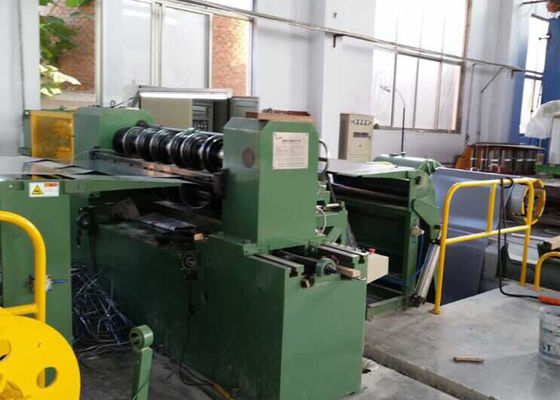

Hình 1: Mặt trước của máy cắt lõi ZJX1250
Hình 2: Máy cắt lõi ZJX1250
