Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | máy cuộn dây máy biến áp | màu sắc: | tùy chọn |
|---|---|---|---|
| Cách sử dụng: | cuộn dây máy biến áp cuộn dây | Hệ thống điều khiển: | plc |
| Vật liệu dây dẫn: | dây đồng hoặc nhôm | loại dây: | dây phẳng hoặc tròn |
| động cơ: | 5,5kw | Sự bảo đảm: | 1 năm |
| Làm nổi bật: | Máy cuộn dây biến áp truyền động động cơ servo,Máy cuộn dây biến áp hạng nặng,Máy cuộn dây biến áp điều khiển PLC |
||
Máy cuộn dây biến áp hạng nặng Hướng dẫn sử dụng dây truyền động động cơ servo Điều khiển PLC
Sự miêu tảcủa máy cuộn dây biến áp ZPX1200
Máy quấn cuộn dây biến áp ZPX1200 là máy quấn cuộn dây biến áp hạng nặng, có thể dùng để quấn dây tròn và dây dẹt để làm cuộn dây biến áp.Máy cuộn dây biến áp được cung cấp một thanh dẫn dây được điều khiển bởi mô tơ servo để đặt dây tự động.Hệ thống điều khiển dựa trên PLC được sử dụng cho máy cuộn dây, giúp lập trình được máy cuộn dây.Với màn hình cảm ứng, việc vận hành máy cuộn dây rất dễ dàng.
Chủ yếucthành phầncủa máy cuộn dây biến áp ZPX1200
1. Khung chính
2. Bộ phận cuộn dây
3. Bộ phận đặt dây tự động
4. Bộ trang trí cách nhiệt
5. Hệ thống điều khiển điện tử
6. Hệ thống khí nén
Kỹ thuậtPthông sốcủa máy cuộn dây biến áp ZPX1200
Thông số kỹ thuật tiêu chuẩn điển hình của máy quấn cuộn dây biến áp ZPX1200 được trình bày dưới đây, tuy nhiên, máy quấn cuộn dây cũng có thể được sản xuất theo yêu cầu.
| Chiều cao trung tâm: | 900mm |
| Kích thước trục: | 50x50x1500mm |
| Chiều rộng cuộn dây: | 1200mm |
| Tốc độ cuộn dây: | 0 ~ 80 vòng/phút |
| Quy định tốc độ: | vô cấp |
| Sức mạnh cuộn dây: | 5,5kw |
| Đường kính dây tròn: | Ø0,3 ~ 5,0mm |
| Kích thước dây phẳng tối đa: | 5x12mm |
| OD cuộn hoàn thành tối đa: | Ø800mm |
| Công suất tối đa: | 700kg |
| Khoảng cách trải rộng tối thiểu: | 0,01mm |
| Phạm vi đếm: | 0 - 9999,9 |

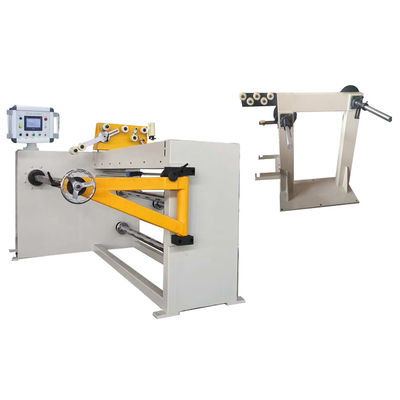

Hình 1: Mặt trước của máy quấn cuộn dây biến áp ZPX1000
Hình 2: Dây dẫn cuộn dây máy biến áp ZPX1000
