Máy cắt lõi máy biến áp tự động Cắt dải có chiều rộng từ 60mm đến 600mm
Mô tả máy cắt lõi biến áp HJX600-Ll
Máy cắt lõi biến áp tự động HJX600-LL là thiết bị chuyên dùng để cắt các dải sắt silic làm chân hoặc ách lõi biến áp.Máy cắt lõi biến áp có thể đục lỗ khi cắt.Máy cắt lõi có thể cắt dải có chiều rộng từ 60mm đến 600mm.Nó rất dễ dàng để vận hành nó.
Chi tiết nhanh về máy cắt lõi biến ápHJX600-LL
1. trang trí một đầu (mở rộng thủy lực chặt chẽ, đảo ngược điện)
2. Đơn vị thức ăn dốc
3. Bộ nạp (được điều khiển bởi động cơ servo, thiết bị đo chiều dài)
4. Bộ phận đục lỗ
5. Đơn vị máy cắt
6. Nền tảng ổ cắm
7. Bộ phận khử và phân loại
8. Đơn vị vật liệu bắt
9. Hệ thống điều chỉnh độ rộng toàn bộ dòng
10. Hệ thống khí nén
Thông số kỹ thuật máy cắt lõi biến ápHJX600-LL
Thông số kỹ thuật tiêu chuẩn điển hình của máy cắt lõi biến áp HJX600-LL được trình bày dưới đây, tuy nhiên, máy cắt lõi biến áp cũng có thể được sản xuất theo yêu cầu.
| Dung sai chiều rộng vật liệu cuộn: | ≤ ± 0,1mm |
| Vật liệu cuộn Chiều dài Burr: | ≤0,03mm |
| Vật liệu cuộn Dung sai độ S: | một hướng nhỏ hơn 0,1mm trong 1000mm |
| Độ sóng vật liệu cuộn: | ≤15mm/1000mm (span hơn 1000mm, chiều cao dưới 15mm) |
| Độ dày tấm: | 0,23～ 0,35mm |
| Chiều rộng tấm: | 60～600mm |
| Chiều dài tấm: | 350～9999mm |
| Đột lỗ Dia. | Φ 10mm～24mm |
| Vị trí đục lỗ: | có thể được bù hai chiều dọc theo đường trung tâm |
| Độ lệch tâm đục lỗ chữ V (dọc theo tâm của tấm): | ±30mm |
| Tốc độ cho ăn: | 0～200m/phút |
| Quyền lực: | 18Kw |

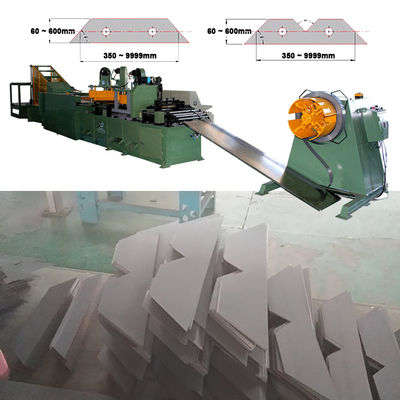

Hình 1: Toàn cảnh máy cắt lõi biến áp HJX600-LL
Hình 2: Máy cắt lõi biến áp HJJ600-LL's decoiler
