Máy cuộn dây biến áp cuộn dây đồng tự động có hướng dẫn dây
Sự miêu tảcủa máy cuộn dây máy biến áp ZPX400
Máy cuộn dây máy biến áp ZPX400 là một loại thiết bị chế tạo máy biến áp chuyên nghiệp, có thể được sử dụng để quấn dây đồng hoặc dây nhôm để tạo cuộn dây máy biến áp hoặc các sản phẩm tương tự khác.Loại máy cuộn dây máy biến áp này có thể được sử dụng để quấn các thông số kỹ thuật khác nhau của dây phẳng và tròn bằng đồng và dây nhôm phẳng và tròn.Máy cuộn dây máy biến áp được cung cấp một thanh dẫn dây để đặt dây khi cuộn dây, được điều khiển bởi một động cơ servo 750w.Chiều dài ngang tối đa của thanh dẫn dây là 400mm, có nghĩa là máy quấn cuộn dây máy biến áp có thể quấn cuộn dây có chiều cao tối đa 400mm.Với một màn hình cảm ứng và HMI, máy cuộn dây máy biến áp có thể được vận hành dễ dàng.
Chi tiết nhanh máy quấn cuộn biến áp ZPX400
Các thông số kỹ thuậtcủa máy cuộn dây máy biến áp
Các thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn dây máy biến áp ZPX400 được trình bày bên dưới, tuy nhiên các thông số này có thể dễ dàng sửa đổi theo yêu cầu.
| Chiều cao trung tâm: | 900mm |
| Ụ: | Hỗ trợ tam giác |
| Công suất động cơ quanh co: | 2.2kw |
| Tốc độ cuộn dây: | 0 ~ 200 vòng / phút |
| Quy định tốc độ: | điều chỉnh tốc độ vô cấp |
| Hệ thống điều khiển: | plc |
| Dây phẳng tối đa: | 2.0x8.0mm |
| Đường kính dây tròn: | Φ0,3 ~ Φ4,0mm |
| Chiều cao cuộn dây tối đa: | 400mm |
| Đường kính quay tối đa: | 500mm |
| Mức chênh lệch tối thiểu: | 0,01mm |
| Chức năng cơ bản: | đếm 5 chữ số |
| Phạm vi đếm lượt: | 0 ~ 9999,9 |

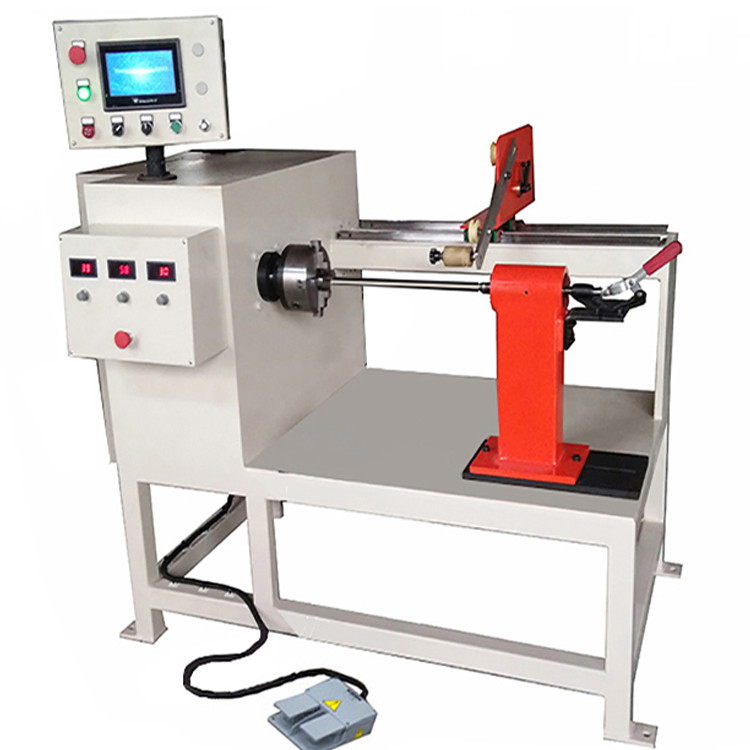

Hình 1: Mặt trước máy quấn cuộn biến áp ZPX400
Hình 2: Mâm cặp 4 chấu máy biến áp ZPX400
