Hướng dẫn ba dây tự động Máy cuộn dây máy biến áp Làm cuộn dây
Sự miêu tảcủa máy cuộn dây máy biến áp ZPX400-3
Máy quấn cuộn dây máy biến áp ZPX400-3 có thể được sử dụng để quấn ba cuộn dây với chiều cao tối đa mỗi cuộn 400mm cùng một lúc, giúp cải thiện đáng kể hiệu quả sản xuất của máy.Máy cuộn dây máy biến áp có thể được sử dụng để quấn dây phẳng và dây tròn bằng đồng và nhôm.Máy cuộn dây máy biến áp được cung cấp với bộ dẫn hướng ba dây và bộ phận này được điều khiển bởi động cơ servo.Với màn hình cảm ứng và hệ thống điều khiển PLC, máy cuộn dây máy biến áp có thể vận hành dễ dàng.
Chủ yếufquán ăncủa máy cuộn dây máy biến áp ZPX400-3
Các thông số kỹ thuậtcủa máy cuộn dây máy biến áp ZPX400-3
Thông số kỹ thuật tiêu chuẩn điển hình của máy quấn cuộn biến áp ZPX400-3 được trình bày bên dưới, tuy nhiên, máy cuộn cuộn biến áp cũng có thể được sản xuất theo yêu cầu.
| Chiều cao trung tâm: | 900 mm |
| Kích thước trục quay: | 40x40x1500mm |
| Chế độ kết nối trục: | có thể tháo rời |
| Đường kính dây tròn: | Φ0,3mm ~ Φ4,0mm |
| tối đa.Kích thước dây phẳng: | 5x12mm |
| Đường kính quay tối đa: | 800 mm |
| tối đa.Chiều cao mỗi cuộn hoàn thành: | 400 mm |
| Số trang trí cách nhiệt: | 1 cái |
| Động cơ quanh co: | 11kw |
| Tốc độ cuộn dây: | 0 ~ 160 vòng/phút |
| Số cuộn hoàn thành tối đa: | 3 chiếc |
| Hệ thống điều khiển: | plc |
| Khoảng cách chênh lệch tối thiểu: | 0,01mm |
| Phản đối: | đếm 5 chữ số |
| Phạm vi đếm: | 0 ~ 9999,9 |

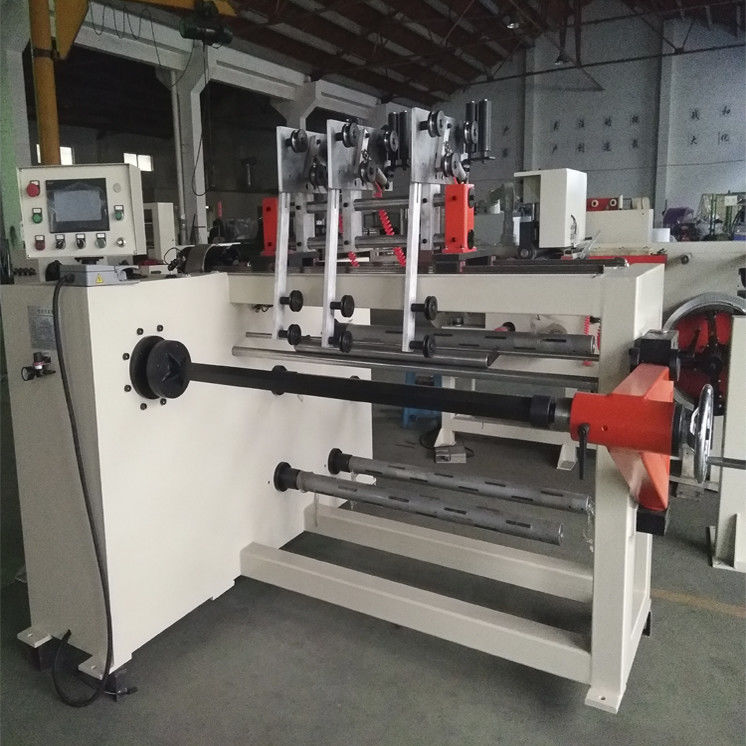

Hình 1: Mặt trước máy quấn cuộn biến áp ZPX400-3
rr
Hình 2: Hướng dẫn quấn dây máy biến áp ZPX400-3
