Tự động làm dải cuộn dây Silicon Máy rạch lõi thép
Mô tả của máy rạch lõi ZJX1250
Máy rạch lõi tự động ZJX1250 là máy rạch chuyên nghiệp dùng để rạch thép silicon để tạo ra các dải có độ rộng khác nhau.Các dải có thể được cắt để tạo ra các thông số kỹ thuật khác nhau của lõi máy biến áp.Tốc độ xén của máy xén lõi có thể được điều chỉnh.Sáu bộ dao cắt được cấu hình cho máy cắt, có thể tạo ra năm dải cùng một lúc.Tuy nhiên, các máy cắt có thể được thêm vào theo yêu cầu để tạo ra nhiều dải cùng một lúc.Với hệ thống điều khiển dựa trên PLC, việc vận hành máy xén lõi rất dễ dàng.
Nhanhdkhắc tinhs của máy rạch lõi ZJX1250
Chínhcomponentscủa máy rạch lõi ZJX1250
1. Xe đẩy để bốc dỡ vật liệu
2. Trang trí
3. Người nhận vật liệu
4. Thiết bị dẫn hướng di động
5. Thiết bị rạch
6. Bộ căng
7. Winder
8. Trạm thủy lực và hệ thống khí nén
9. Tủ điện điều khiển và bàn điều khiển
ChínhPcon nhệncủa máy rạch lõi ZJX1250
Thông số kỹ thuật tiêu chuẩn điển hình của máy rạch lõi ZJX1250 được trình bày dưới đây, tuy nhiên, máy rạch lõi cũng có thể được sản xuất theo yêu cầu.
| Decoiler mở rộng phạm vi: | Ø470 ~ 520mm |
| ID cuộn dây: | Ø495 ~ 510mm |
| OD cuộn dây tối đa: | Ø1200mm |
| Trọng lượng cuộn dây tối đa: | 5000kg |
| Chiều rộng cắt: | 500 ~ 1250 mm |
| Độ dày cắt: | 0,15 ~ 0,6 mm |
| Dung sai chiều rộng cắt: | ± 0,10mm |
| Máy cắt: | 6 bộ |
| Tốc độ cho ăn: | 120 m / phút |
| Cắt gờ: | ≤0,02 mm |
| Quyền lực: | 46 kw |

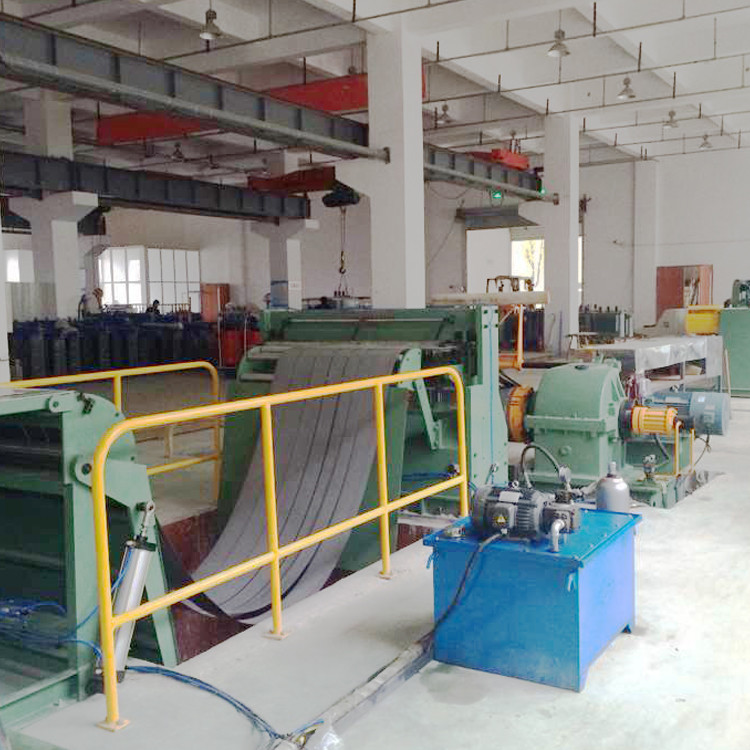

Hình 1: Mặt trước của máy xén lõi ZJX1250
Hình 2: Máy xén lõi ZJX1250's winder
