Máy cuộn dây biến áp HV và LV nhúng dầu

Máy cuộn dây dẫn dầu Máy biến áp HV và LV nhúng dầu

Sự mô tảcủa máy cuộn dây biến áp ZPX1200

Máy cuộn dây máy biến áp ZPX1200 là máy cuộn dây máy biến áp hạng nặng, có thể quấn dây tròn và dây dẹt để làm cuộn dây máy biến áp.Máy quấn cuộn dây biến áp được cung cấp một thanh dẫn dây dẫn động bởi động cơ servo để đặt dây một cách tự động.Hệ thống điều khiển dựa trên PLC được sử dụng cho máy cuộn dây, giúp máy cuộn dây có thể lập trình được.Với màn hình cảm ứng, việc vận hành máy cuộn dây rất dễ dàng.

Chínhcomponentscủa máy cuộn dây biến áp ZPX1200

1. Khung chính

2. Bộ phận quanh co

3. Bộ phận đặt dây tự động

4. Trang trí cách nhiệt

5. Hệ thống điều khiển điện tử

6. Hệ thống khí nén

Kỹ thuậtPcon nhệncủa máy cuộn dây biến áp ZPX1200

Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn dây biến áp ZPX1200 được trình bày dưới đây, tuy nhiên, máy cuộn dây cũng có thể được sản xuất theo yêu cầu.

Chiều cao trung tâm: 900mm

Chiều dài trục: 1500mm

Tối đaChiều rộng quanh co: 1200mm

Công suất quanh co: 5.5Kw

Tốc độ quanh co: 0 ~ 80 vòng / phút

Quy định tốc độ: vô cấp

Tối đaKích thước dây phẳng: 5X12mm

Đường kính dây tròn: 0,3 ~ 5,0mm

Tối đaĐã hoàn thành OD cuộn dây: 800mm

Tối đaTải trọng: 700kg

Chức năng đặt dây tự động: Min.khoảng cách trải rộng 0,01mm

Chế độ đếm: Đếm 5 chữ số,

Tối đaSố lượt cài đặt trước: 9999,9

Dải rẽ đếm: 0 - 9999,9

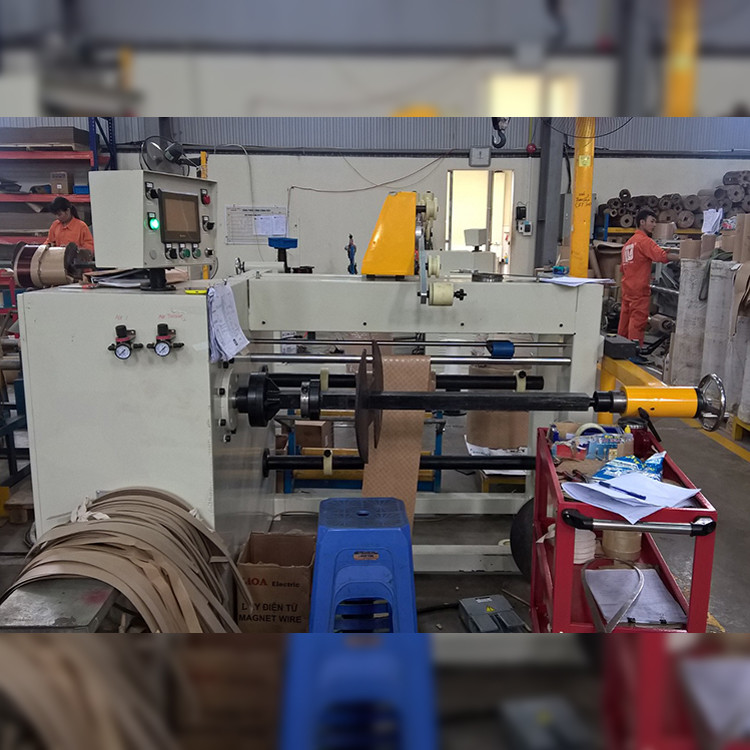

Hình 1: Mặt trước của máy cuộn dây biến áp ZPX1000

Hình 2: Hướng dẫn cách quấn dây của máy biến áp ZPX1000
