Máy cắt lõi biến áp Hai cắt Hai độtThép silicCắt theo chiều dài
Mô tả máy cắt lõi biến áp HJX600-LL
Máy cắt lõi biến áp tự động HJX600-LL là máy cắt theo chiều dài chuyên nghiệp, tức là Línea de corte por longitud, để cắt thép silicon để làm lõi máy biến áp.Máy cắt lõi biến áp có chức năng cắt và đục lỗ hai lần để tạo hình dạng tấm phù hợp.Máy cắt lõi biến áp có thể được sử dụng để cắt và đục lỗ tấm lõi sắt để tạo đường may nghiêng hoàn toàn, đường may nửa nghiêng và đường may thẳng tấm cán lõi sắt máy biến áp, có thể được sử dụng trong các thông số kỹ thuật khác nhau của máy biến áp, chẳng hạn như máy biến áp cỡ nhỏ, trung bình máy biến áp kích thước và như vậy.
Chi tiết nhanh máy cắt lõi biến ápHJX600-LL
1. một đầu trang trí (thủy lực mở rộng chặt chẽ, đảo ngược điện)
2. Bộ phận cấp liệu dốc
3. Bộ nạp (điều khiển bằng động cơ servo, thiết bị đo chiều dài)
4. Bộ phận đột lỗ
5. đơn vị máy nghe
6. Nền tảng cửa hàng
7. Đơn vị phân loại và khai thác
8. Đơn vị vật liệu bắt
9. Toàn bộ hệ thống điều chỉnh độ rộng dòng
10. Hệ thống khí nén
Kỹ thuậtPcon nhệncủa máy cắt lõi biến ápHJX600-LL
Thông số kỹ thuật tiêu chuẩn điển hình của máy cắt lõi biến áp HJX600-LL được trình bày dưới đây, tuy nhiên, máy cắt lõi biến áp cũng có thể được sản xuất theo yêu cầu.
| Dung sai chiều rộng vật liệu cuộn: | ≤ ± 0,1mm |
| Chiều dài vật liệu cuộn: | ≤0.03mm |
| Vật liệu cuộn S Độ dung sai: | một hướng nhỏ hơn 0,1mm trong 1000mm |
| Độ sóng vật liệu cuộn: | ≤15mm / 1000mm (khoảng hơn 1000mm, chiều cao dưới 15mm) |
| Độ dày tấm: | 0,23 ～ 0,35mm |
| Chiều rộng tấm: | 60 ～ 600mm |
| Chiều dài tấm: | 350 ～ 9999mm |
| Đục lỗ Dia. | Φ 10mm ～ 24mm |
| Vị trí lỗ đục lỗ: | có thể được bù đắp hai chiều dọc theo đường tâm |
| Độ lệch tâm đột lỗ V-notch (dọc theo tâm của tấm): | ± 30mm |
| Tốc độ cho ăn: | 0 ～ 200m / phút |
| Quyền lực: | 18Kw |

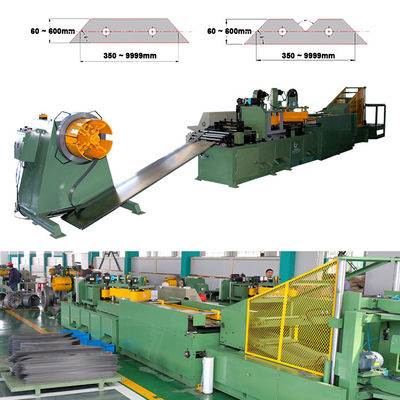

Hình 1: Toàn cảnh máy cắt lõi biến áp HJX600-LL
Hình 2: Máy cắt lõi biến áp HJJ600-LL's decoiler
