Máy cuộn dây đồng và nhôm tự động Máy cuộn dây dầu biến áp
Sự mô tảcủa máy cuộn dây biến áp ZPX1000
Máy quấn cuộn dây biến áp tự động ZPX1000, maquinas bobinadoras de biến đổi, áp dụng công nghệ đặt và căng dây tự động, có thể được sử dụng để cuộn các hình dạng khác nhau của cuộn dây, chẳng hạn như hình tròn, hình chữ nhật, v.v.Các cuộn dây quấn có thể được sử dụng trong máy biến áp và các sản phẩm tương tự khác.Máy cuộn cuộn dây biến áp được cung cấp với động cơ cuộn dây chính, bộ phận đặt dây tự động, bộ phận cách điện lớp, bộ phận thanh toán có thể điều chỉnh độ căng, hệ thống khí nén, hệ thống điều khiển dựa trên PLC và động cơ servo, v.v. PLC làm cho máy có thể lập trình được, làm phong phú thêm các chức năng của máy.Máy cuộn dây biến áp có tính năng khởi động chậm, chạy êm, tự động hóa cao, đầy đủ các chức năng và động lực mạnh, v.v.
Chínhcomponentscủa máy cuộn dây biến áp ZPX1000
1. Khung chính
2. Bộ phận cuộn dây
3. Bộ phận đặt dây tự động
4. Trang trí cách nhiệt
5. Hệ thống điều khiển điện tử
6. Hệ thống khí nén
Kỹ thuậtPcon nhệncủa máy cuộn dây biến áp ZPX1000
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn dây biến áp ZPX1000 được trình bày bên dưới, tuy nhiên, máy cuộn cuộn dây biến áp cũng có thể được chế tạo theo yêu cầu.
| Chiều cao trung tâm: | 900mm |
| Chiều dài trục: | 1300mm |
| Tối đaChiều rộng uốn lượn: | 1000mm |
| Điện quanh co: | 5,5Kw |
| Tốc độ quanh co: | 0 ~ 160 vòng / phút |
| Quy định tốc độ: | điều chỉnh tốc độ vô cấp |
| Tối đaKích thước dây phẳng: | 5X12mm |
| Đường kính dây tròn: | Φ0,3 ~ Φ5,0mm |
| Tối đaĐã hoàn thành OD cuộn dây.: | 800mm |
| Tối đaCông suất tải: | 700kg |
| Chức năng đặt dây tự động: | Tối thiểu.khoảng cách trải rộng 0,01mm |
| Chế độ đếm: | Đếm 5 chữ số |
| Tối đaSố lượt cài đặt trước: | 9999,9 |
| Đếm phạm vi rẽ: | 0 ~ 9999,9 |

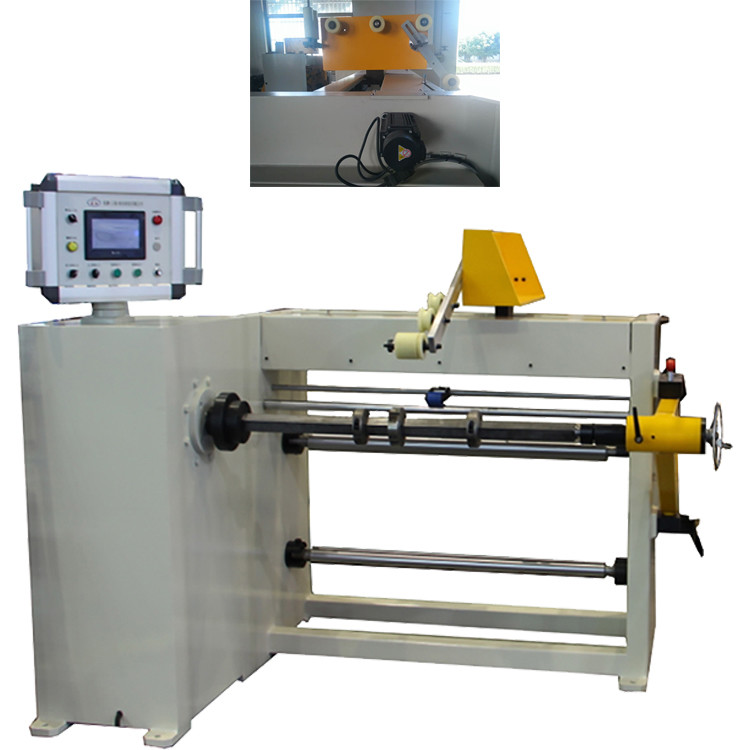

Hình 1: Mặt trước của máy cuộn dây biến áp ZPX1000
Hình 2: Máy cuộn dây máy biến áp Thanh dẫn dây của ZPX1000 điều khiển bằng động cơ sero
