Máy cuộn dây biến áp loại dầu Điều khiển PLC Điều khiển động cơ Servo Hướng dẫn dây dẫn động cơ
Sự miêu tảcủa máy cuộn dây biến áp ZPX800
Máy cuộn dây biến áp ZPX800 là một trong những mẫu thiết bị quấn dây tự động, có thể được sử dụng để cuốn các cuộn dây có chiều rộng cuộn dây tối đa 800mm.Máy quấn cuộn dây biến áp chủ yếu được sử dụng để quấn cuộn dây biến áp kiểu dầu và các sản phẩm tương tự khác.Với hướng dẫn dây dẫn động cơ servo, máy quấn cuộn dây biến áp có thể xếp dây tự động.Trên máy điện cuộn dây biến áp, ở hai đầu dây có gắn hai bộ hạn chế để giới hạn phạm vi di chuyển của thanh dẫn dây.Máy cuộn dây biến áp có thể quấn dây tròn có kích thước từ 0,3 - 5,0mm và dây dẹt với kích thước tối đa 12x5mm.Một màn hình cảm ứng được sử dụng trên máy cuộn dây, giúp vận hành máy dễ dàng.
Những đặc điểm chínhcủa máy cuộn dây biến áp ZPX800
Chủ yếuPcon nhệncủa máy cuộn dây biến áp ZPX800
| Chiều cao trung tâm từ sàn: | 900mm |
| Kích thước trục quanh co: | 40x40x1100mm |
| Chế độ lắp trục: | Hàn trên mặt bích hoặc mâm cặp có thể tháo lắp hoặc 4 hàm (tùy chọn) |
| Tối đaChiều rộng uốn lượn: | 800mm |
| Công suất động cơ quanh co: | 4kw |
| Tốc độ quanh co: | 0 ~ 160 vòng / phút |
| Quy định tốc độ: | vô bước |
| Tối đaKích thước dây phẳng: | 5X12mm |
| Đường kính dây tròn: | 0,3-5,0mm |
| Tối đaĐường kính quay: | 800mm |
| Tối đaDung tích: | 700kg |
| Tối thiểu.Quảng cáo chiêu hàng: | 0,01mm |
| Chế độ đếm: | Đếm 5 chữ số |
| Dải đếm: | 0 - 9999,9 |

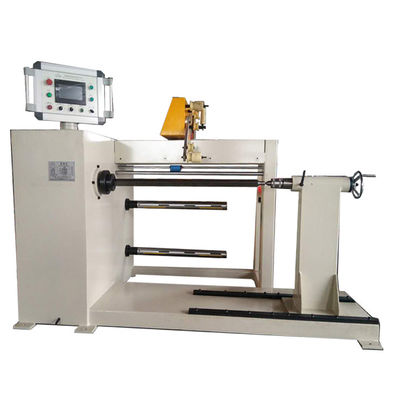

Hình 1: Mặt trước của cuộn dây cuộn biến áp macihne
Hình 2: Hướng dẫn dây quấn cuộn dây của máy biến áp
