Bán tự động Máy biến áp dầu dây nhôm đồng Máy cuộn dây
Sự miêu tả của cuộn dây máy biến áp GDY-1T
Máy quấn cuộn dây máy biến áp GDY-1T dùng để quấn các cuộn dây đồng hoặc dây nhôm có thông số kỹ thuật khác nhau để làm máy biến áp ngâm trong dầu.Loại máy cuộn dây này là loại máy cuộn dây đơn giản.Máy quấn cuộn được cung cấp một bộ đếm kỹ thuật số để hiển thị số vòng quấn và số vòng quay có thể được cài đặt trước.Một chiết áp trên bảng điều khiển được sử dụng để điều chỉnh tốc độ cuộn dây.Có thể dùng bàn đạp chân để khởi động và dừng máy.Có thể chuyển hướng quay (tiến / lùi) thông qua bàn đạp chân.

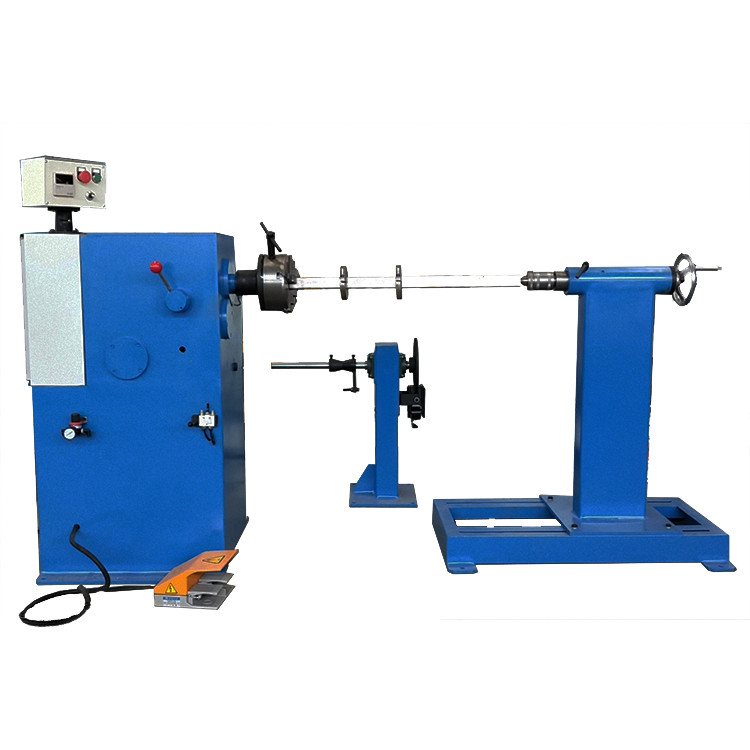

Các thành phần chính của máy cuộn dây GDY-1T
1. khung chính
2. hộp đựng đồ
3.Tailstock
4. trục quấn
5. tủ điều khiển điện
6. bàn đạp chân
Các thông số chính của máy cuộn dây GDY-1T
Thông số kỹ thuật tiêu chuẩn điển hình của máy quấn cuộn GDY-1T được trình bày bên dưới, tuy nhiên chúng có thể dễ dàng sửa đổi theo yêu cầu.
| Chiều cao trung tâm: | 1000mm |
| Kích thước trục quanh co: | 40x40x1200mm |
| Kích thước lỗ vuông mặt bích: | 40x40mm |
| Tối đaTốc độ quanh co: | 200 vòng / phút |
| Bánh răng tốc độ: | 2 chiếc |
| Tối đaChiều cao uốn lượn: | 1000mm |
| Dải đếm: | 0 ~ 9999,9 |
| Tối đaSức chứa: | 1000kg |
| Công suất động cơ: | 3KW |
| Tổng khối lượng: | 500 kg |
| Kích thước (L * W * H): | 2800 * 700 * 1400mm |
