Tự độngMáy biến đổiVòng vâyMáy hình thành
Máy biến đổimáy tạo hình BWX1300-400 chủ yếu được sử dụng để sản xuất vây sóng và hàn vây với nhau để tạo ra bể dầu biến áp.Các bộ phận chính của máy bao gồm đường ray hướng dẫn, đơn vị hình thành thủy lực, đơn vị cắt thủy lực, v.v. Máy cắt cuộn của máy chế tạo Fin có thể chịu cuộn với chiều rộng tối đa 1300mm và trọng lượng tối đa 8000kgs.
Các thành phần chính của vây dọchình thứcmáy BWX1300-400
Trọng tâmpcác thước đocủa vây lông lônghình thứcmáy BWX1300-400
Các thông số kỹ thuật tiêu chuẩn điển hình của BWX1300-400 được hiển thị dưới đây, tuy nhiên chúng có thể dễ dàng được sửa đổi theo yêu cầu.
| Điểm | BWX1300-400 |
| Độ rộng cuộn thép: | 3001300mm |
| Độ dày tấm: | 0.5 ∙ 1.75mm |
| Chiều dài vây: | 3001300mm |
| Chiều cao vây: | 50×400mm |
| Khoảng cách giữa hai vây: | >40mm |
| Vòng sườn (vòng sườn dầu): | > 4mm |
| Tốc độ hình thành: | 3 ̊4 vây/phút |
| Tốc độ hàn: | 2 vây / phút |
| Khoảng cách giữa hai vây: | 41 ~ 60mm |
| Nguồn không khí: | 0.8Mpa |

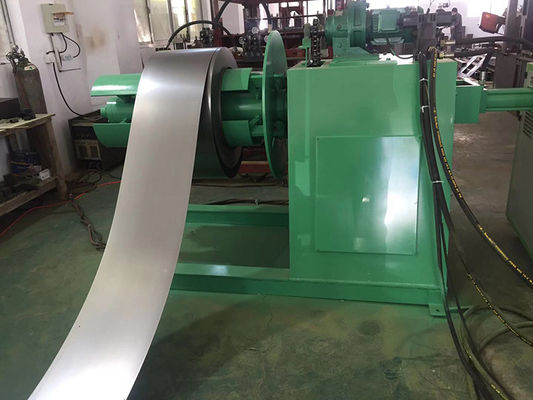

Hình 1: Phân cảnh bên của máy tạo vây lồi BWX1300-400

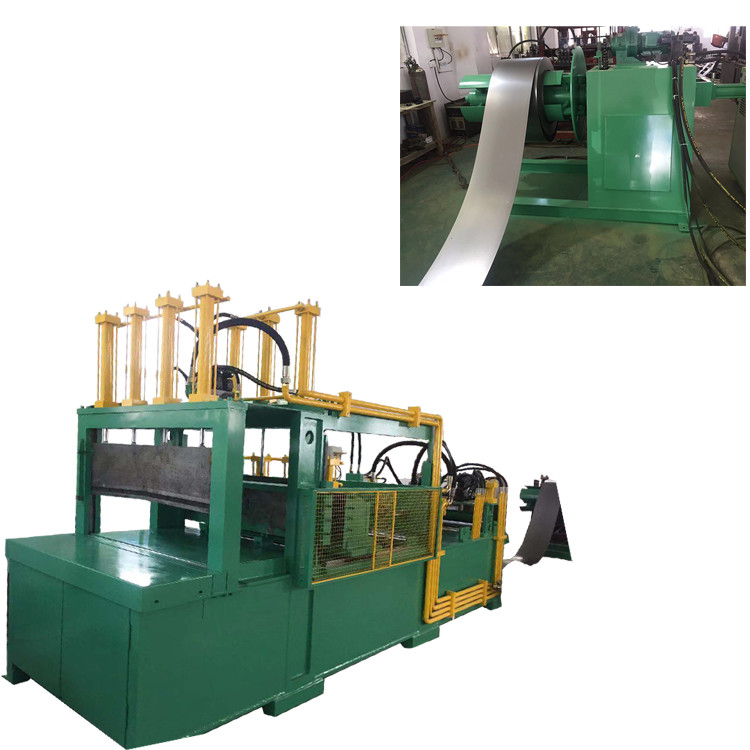

Hình 2: Máy tạo vây lồi sóng BWX1300-400
