Thép Silicon tự độngMáy cắt lõi biến áp hai cắt hai đâm
Mô tả máy cắt lõi biến áp HJX600-LL
Máy cắt lõi biến áp tự động HJX600-LL là một loại cắt thép silic loại cắt đứt hai lần và đâm hai lần.Máy cắt lõi biến áp có thể được sử dụng để cắt và đâm tấm lõi sắt để làm cho làn mâm nghiêng, tấm lót lõi sắt của bộ biến áp đường nghiêng và đường thẳng, có thể được sử dụng trong các bộ biến đổi cỡ nhỏ và vừa.
Chi tiết nhanh về máy cắt lõi biến áp
1.decoiler một đầu (nâng cao bằng thủy lực chặt chẽ, đảo ngược điện)
2- Thiết bị cho thức ăn nghiêng
3. Feeder (được điều khiển bởi động cơ servo, thiết bị đo chiều dài)
4Đơn vị đâm
5.Đơn vị máy cắt râu
6. Bàn cắm
7Máy tẩy và phân loại
8. Máy bắt vật liệu
9. Hệ thống điều chỉnh chiều rộng toàn bộ đường dây
10Hệ thống khí nén
Kỹ thuậtpcác thước đocủa máy cắt lõi biến áp
Các thông số kỹ thuật tiêu chuẩn điển hình của máy cắt lõi biến áp HJX600-LL được hiển thị dưới đây, tuy nhiên điều này có thể được sửa đổi theo yêu cầu.
| Độ khoan dung chiều rộng của vật liệu cuộn: | ≤ ± 0,1mm |
| Độ dài của vật liệu cuộn: | ≤ 0,03mm |
| Vật liệu cuộn S độ dung nạp: | Chỉ có một hướng nhỏ hơn 0,1mm trong 1000mm |
| Độ sóng của vật liệu cuộn: | ≤15mm/1000mm ((bộ trải dài hơn 1000mm, chiều cao dưới 15mm) |
| Độ dày tấm: | 0.23 ∙ 0.35mm |
| Chiều rộng trang: | 60×600mm |
| Chiều dài trang giấy: | 350×9999mm |
| Đấm Hole Dia. | Φ 10mm24mm |
| Vị trí lỗ đâm: | có thể được chuyển hướng hai chiều dọc theo đường trung tâm |
| V-notch Punching Eccentricity ((trên trung tâm của tấm): | ±30mm |
| Tốc độ cho ăn: | 0 ¢ 200m/min |
| Sức mạnh: | 18Kw |

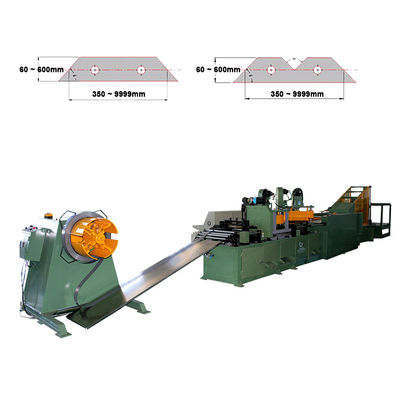

Hình 1: toàn bộ hình ảnh của máy cắt lõi biến áp HJX600-LL
Hình 2: nhìn bên của máy cắt lõi biến áp HJX600-LL
