Sự miêu tảcủa máy cuộn lá BRJ300-2
Máy quấn lá đồng BRJ300-2 dùng để quấn lá biến áp và các sản phẩm tương tự khác.Máy cuộn lá có thể xử lý một hoặc hai lớp lá đồng hoặc nhôm và một hoặc hai lớp giấy cách nhiệt.Với bộ phận hàn nguội, máy có thể hàn các vật liệu khác nhau lại với nhau, ví dụ, hàn thanh cái đồng và lá nhôm với nhau, v.v. Hệ thống điều khiển dựa trên PLC, giúp máy có chức năng lập trình để cuộn các thông số kỹ thuật khác nhau của cuộn dây.
Chủ yếucnhững người ủng hộcủa máy cuộn lá đồng BRJ300-2
1. Khung thép hàn chính
2. Hai bộ trang trí giấy bạc
3. Hai khay nạp giấy bạc
4. Con lăn ép
5. Đơn vị cuộn dây
6. Hệ thống điều khiển dựa trên PLC
7. Hệ thống khí nén
Kỹ thuậtPthông số
Thông số kỹ thuật tiêu chuẩn điển hình củamáy cuộn lá đồngBRJ300-2 được hiển thị bên dưới, tuy nhiên chúng có thể dễ dàng sửa đổi theo yêu cầu.
| Chiều rộng lá: | 100 - 300mm |
| Hình dạng cuộn đã hoàn thành: | Hình bầu dục, hình tròn và hình chữ nhật, v.v. |
| Vật liệu lá dẫn điện: | Đồng hoặc nhôm |
| Độ dày của lá Al: | 0,3 - 3,0mm |
| Độ dày lá Cu: | 0,2 - 2,0mm |
| Số trang trí lá: | 2 chiếc |
| Chiều dài trang trí lá: | 350mm |
| Đường kính trang trí lá: | Phạm vi điều chỉnh 400-520mm |
| Trọng lượng cuộn tối đa: | 750kg |
| Con lăn ép: | 2 bộ |
| Chế độ căng thẳng: | khí nén |
| Điều chỉnh chế độ tốc độ: | điều chỉnh vô cấp |
| Tốc độ quay: | 0 - 35 vòng/phút |
| Số trang trí cách nhiệt: | 2 chiếc |
| Chiều rộng trang trí cách nhiệt: | 350mm |
| Trục trang trí cách nhiệt: | Có thể mở rộng (hành động đóng/mở bằng khí nén) |
| Loại lập trình: | plc |
| Màn hình cảm ứng: | 10inch (254mm) |
| Phạm vi đếm: | 0 - 9999,9 |

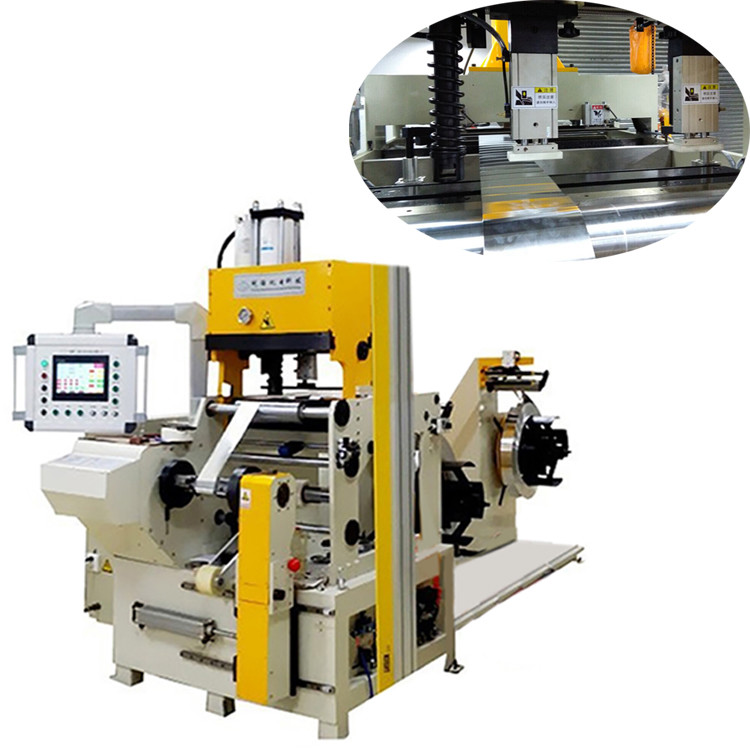

Hình 1: Mặt trước của máy cuốn lá đồng BRJ300-2
Hình 2: Bộ phận hàn áp lực lạnh của máy quấn lá đồng BRJ300-2
